Mandris de Vácuo Wafer

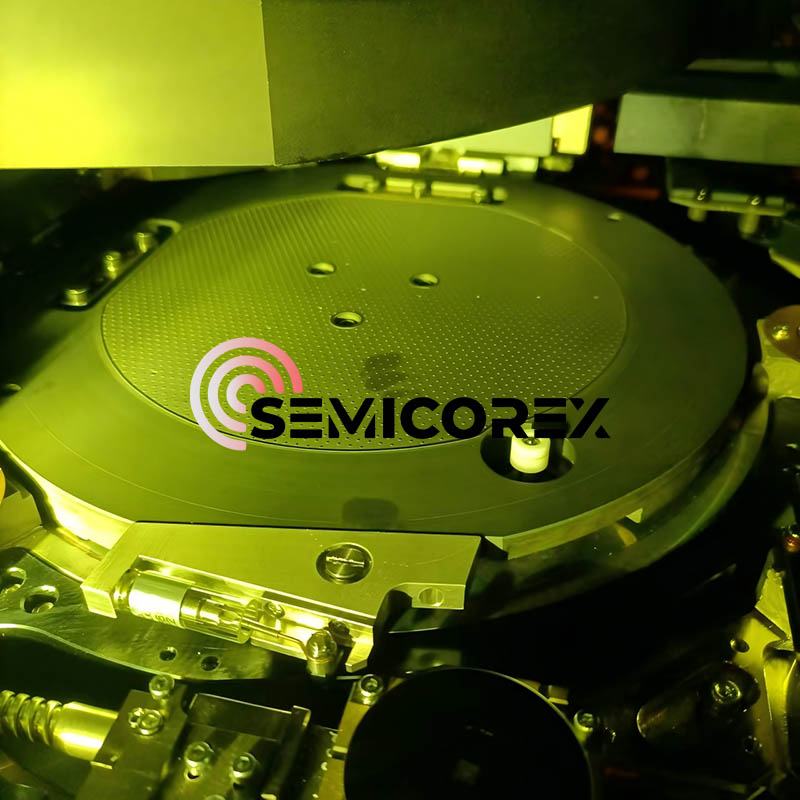

A precisão do manuseio e localização do wafer afeta diretamente o rendimento da produção da litografia e o quão bem os dispositivos semicondutores funcionam na indústria de semicondutores, e essas duas funções são realizadas usando os mandris de vácuo Semicorex Wafer, que são feitos de carboneto de silício sinterizado denso (SiC). Esses mandris a vácuo são projetados para máxima precisão, bem como rigidez estrutural e longevidade, em ambientes severos, como litografia e processamento de wafer. O mandril de vácuo tem uma superfície de microprotuberância (protuberância) formada com precisão, projetada para fornecer suporte estável de wafer com vácuo consistente por meio de adsorção.

Os mandris a vácuo Semicorex Wafer são projetados para serem compatíveis com os principais sistemas de fotolitografia e possuem excelente estabilidade térmica, resistência ao desgaste e fornecem garantia de localização precisa do wafer. Os produtos Semicorex podem substituir totalmente os designs de mandril a vácuo padrão utilizados nos sistemas de fotolitografia Nikon e Canon e podem ser projetados especificamente para atender aos requisitos específicos do cliente em termos de flexibilidade em equipamentos de fabricação de semicondutores.

Material: Carboneto de Silício Sinterizado (Denso)

O corpo do Wafer Vacuum Chucks é fabricado emcarboneto de silício sinterizadoque é fabricado com uma densidade extremamente alta e possui todas as características mecânicas e térmicas adequadas para ser usado em dispositivos semicondutores. Em comparação com outros materiais padrão de mandril a vácuo, como ligas de alumínio e cerâmica, o SiC denso oferece rigidez significativamente maior e propriedades dimensionalmente estáveis.

O carboneto de silício também apresenta expansão térmica extremamente baixa, o que pode garantir que o posicionamento do wafer permaneça estável mesmo sob flutuações de temperatura comumente encontradas durante processos de litografia. Sua dureza intrínseca e resistência ao desgaste permitem que o mandril mantenha a precisão da superfície a longo prazo, reduzindo a frequência de manutenção e os custos operacionais.

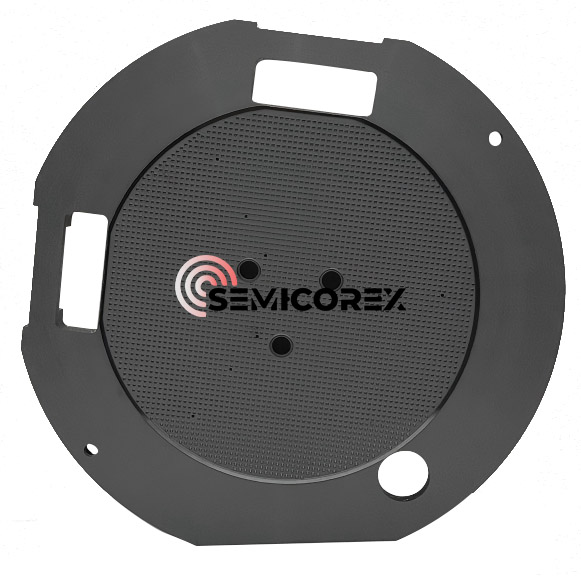

Design de superfície com microprotrusão para manuseio estável de wafer

A superfície do mandril incorpora uma estrutura uniforme de micro-relevo que minimiza a área de contato entre o wafer e a superfície do mandril. Este design oferece várias vantagens críticas:

Evita a geração de partículas e contaminação

Garante distribuição uniforme de vácuo

Reduz a aderência do wafer e danos no manuseio

Melhora o nivelamento do wafer durante os processos de exposição

Essa engenharia de superfície de precisão garante adsorção estável e posicionamento repetível do wafer, que são essenciais para litografia de alta resolução.

Ultra-alta precisão e acabamento de superfície espelhada

Os mandris a vácuo Semicorex Wafer são fabricados usando tecnologias avançadas de usinagem e polimento para alcançar extrema precisão dimensional e qualidade de superfície.

As principais características de precisão incluem:

Planicidade: 0,3 – 0,5 μm

Superfície polida espelhada

Estabilidade dimensional excepcional

Excelente uniformidade de suporte de wafer

O acabamento espelhado reduz o atrito da superfície e o acúmulo de partículas, tornando o mandril altamente adequado para ambientes de semicondutores de salas limpas.

Estrutura leve, mas altamente rígida

Apesar da sua excepcional rigidez, o SiC sinterizado mantém uma estrutura relativamente leve em comparação com soluções metálicas tradicionais. Isso oferece vários benefícios operacionais:

Resposta mais rápida da ferramenta e precisão de posicionamento

Carga mecânica reduzida nos estágios de movimento

Melhor estabilidade do sistema durante transferência de wafer em alta velocidade

A combinação de alta rigidez e baixo peso torna o mandril particularmente adequado para equipamentos modernos de litografia de alto rendimento.

Excelente resistência ao desgaste e longa vida útil

Carboneto de silícioé um dos materiais de engenharia mais duros disponíveis, proporcionando ao mandril uma resistência ao desgaste extremamente alta. Mesmo após uso prolongado, a superfície mantém seu nivelamento e integridade estrutural, garantindo suporte consistente do wafer e desempenho confiável.

Essa durabilidade prolonga significativamente a vida útil do mandril, diminuindo a frequência de substituição e reduzindo os custos operacionais gerais.

Compatibilidade com os principais equipamentos de litografia

A Semicorex pode fornecer mandris a vácuo padrão compatíveis com os principais sistemas de fotolitografia, incluindo aqueles usados ​​pelos principais fabricantes de equipamentos semicondutores. Além dos modelos padrão, também oferecemos suporte a projetos totalmente personalizados, incluindo:

Dimensões personalizadas e tamanhos de wafer

Projetos especializados de canais de vácuo

Integração com plataformas específicas de ferramentas de litografia

Interfaces de montagem personalizadas

Nossa equipe de engenharia trabalha em estreita colaboração com os clientes para garantir a compatibilidade precisa com os equipamentos semicondutores existentes.

Entrega mais rápida e vantagem de custo competitivo

Em comparação com os mandris a vácuo importados, os produtos Semicorex oferecem vantagens operacionais significativas:

Prazo de entrega: 4–6 semanas

Prazo de entrega substancialmente mais curto do que componentes importados

Suporte técnico rápido e serviço pós-venda

Forte competitividade de custos

Com a melhoria contínua da capacidade de fabricação, os mandris a vácuo SiC de alta precisão da Semicorex podem agora obter uma substituição doméstica confiável de produtos importados, ajudando os fabricantes de semicondutores a proteger as cadeias de fornecimento e, ao mesmo tempo, reduzir os custos de aquisição.
