Rolamentos pneumáticos de grafite

Os rolamentos pneumáticos de grafite Semicorex são um componente aerostático de alta precisão projetado para fornecer movimento linear e rotativo sem atrito para máquinas de ultraprecisão. Fabricado a partir de um tipo especializado de isostáticografite poroso, este rolamento utiliza a permeabilidade natural da microestrutura de carbono para criar uma almofada de ar uniforme, rígida e estável. Ao contrário dos rolamentos convencionais que dependem de orifícios perfurados, os rolamentos pneumáticos de grafite empregam milhões de poros submicrométricos em toda a sua superfície para atuar como um restritor, garantindo um perfil de pressão perfeitamente distribuído, sem gradientes ou picos de pressão.

Especificações Técnicas

Com base no relatório de teste de amostra, o grafite Semicorex apresenta as seguintes propriedades certificadas:

Principais recursos e benefícios

Distribuição Uniforme de Pressão: A estrutura de poros de 0,5 µm cria uma “cortina” de ar, eliminando as ondulações de pressão associadas aos rolamentos de orifício e proporcionando rigidez de inclinação superior.

Movimento sem atrito: O atrito estático e dinâmico zero (sem atrito) permite resolução de posicionamento infinita e desgaste zero, prolongando a vida útil do sistema indefinidamente.

Proteção contra colisões (aterrissagem suave): A superfície de grafite Shore 53 HS não irrita. No caso de perda de ar, o rolamento assenta suavemente na guia, agindo como um lubrificante seco e evitando danos catastróficos à guia de precisão.

Alto amortecimento: ografite porosoA matriz absorve vibrações naturalmente, proporcionando um efeito de amortecimento de "filme de compressão" que melhora os tempos de acomodação e a estabilidade dinâmica em aplicações de digitalização.

Compatibilidade com salas limpas: Os rolamentos pneumáticos de grafite Semicorex operam sem óleo ou graxa, tornando-os ideais para ambientes de salas limpas ISO Classe 1, comuns na fabricação de semicondutores.

Características Visuais

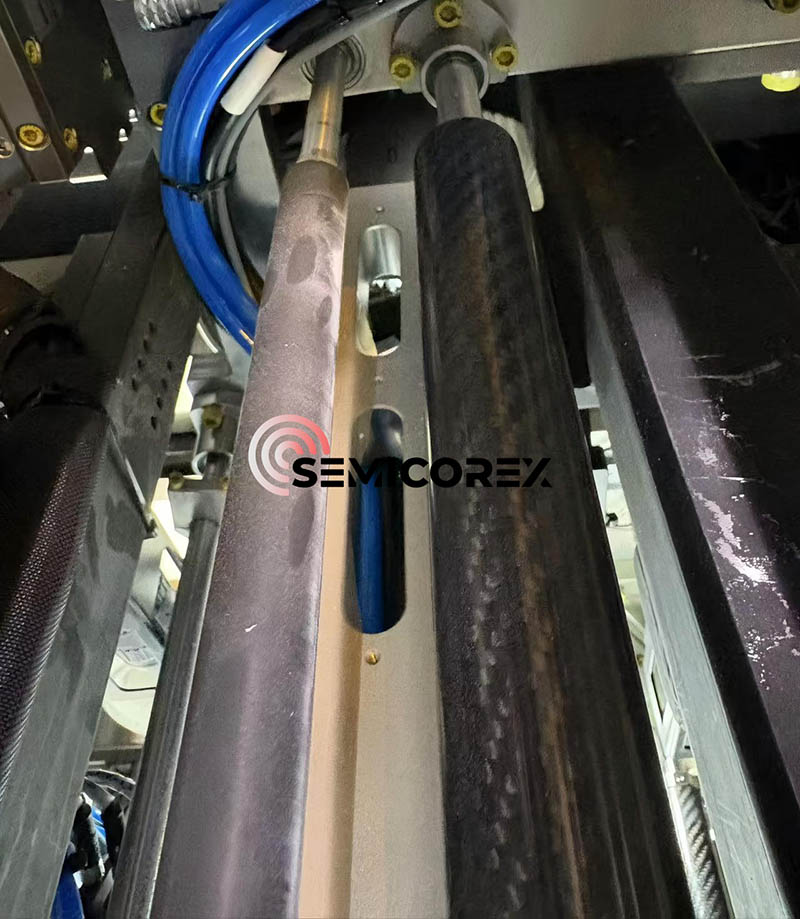

A inspeção visual dos componentes dos rolamentos pneumáticos de grafite (referenciando as imagens fornecidas) revela:

Acabamento de superfície: Acabamento fosco cinza-carvão característico do grafite retificado com precisão.

Geometria: Disponível em configurações de barra linear com ranhuras usinadas para montagem ou eliminação de vácuo. A superfície porosa parece uniforme a olho nu, ocultando a rede microscópica de poros.

Montagem: Projetado para integração com slots usinados com precisão ou sistemas de montagem de pinos esféricos para garantir o paralelismo com a guia.

Contexto Histórico e Evolução Tecnológica

Os limites dos rolamentos de contato

Durante décadas, o padrão para movimento linear foi definido por rolamentos de esferas recirculantes e corrediças de rolos. Embora robustos, estes sistemas sofrem de limitações inerentes definidas pela tensão de contato hertziana. O contato físico entre os corpos rolantes e a pista gera atrito, calor e partículas de desgaste. Em aplicações de ultraprecisão, o "ruído" gerado pela recirculação das esferas cria ondulações de velocidade que são inaceitáveis ​​para a metrologia em nível nanométrico. Além disso, a necessidade de lubrificação introduz contaminantes e requisitos de manutenção que são incompatíveis com os padrões modernos de salas limpas.

A Revolução Aerostática

A transição para rolamentos pneumáticos marcou uma mudança fundamental no projeto da máquina. Ao separar as superfícies com uma película de ar, os engenheiros eliminaram o contato mecânico. Os primeiros rolamentos pneumáticos utilizavam compensação de orifício. Neste projeto, o ar comprimido é alimentado através de alguns furos (orifícios) perfurados com precisão e distribuído por meio de ranhuras.

Limitações do projeto do orifício:

Gradientes de pressão: A pressão cai significativamente à medida que o ar se afasta do orifício/ranhura, reduzindo a eficiência da capacidade de carga.

Martelo Pneumático: O volume de ar preso nas ranhuras pode atuar como um capacitor, causando vibração autoexcitada ou "martelo".

Entupimento: Uma única partícula de poeira pode bloquear um orifício, causando falha imediata do rolamento.

Acidentes catastróficos: Os rolamentos de orifício são normalmente feitos de metal duro (alumínio, aço inoxidável). Se o fornecimento de ar falhar, o contato metal-metal ou metal-granito resulta em marcas e escoriações graves.

O Advento da Tecnologia de Meios Porosos

Os mancais de ar em meios porosos, como aqueles que utilizam grafite poroso, resolveram esses problemas usando o próprio material do mancal como restritor.

História: Desenvolvida em meados do século XX, mas aperfeiçoada para uso comercial nas décadas de 1980 e 1990, a tecnologia do carbono poroso utilizou o processo de sinterização para criar um material com milhões de caminhos microscópicos e tortuosos.

A inovação: A chave foi controlar o processo de fabricação para garantir a permeabilidade isotrópica. A especificação dos rolamentos pneumáticos de grafite de diâmetro médio de poro de 0,5 µm representa uma iteração madura desta tecnologia, otimizando a restrição de fluxo para maximizar a rigidez e, ao mesmo tempo, minimizar o consumo de ar. Essa evolução transformou os rolamentos pneumáticos de delicados instrumentos de laboratório em componentes industriais robustos, capazes de operar em ambientes de usinagem severos.

Ciência dos materiais: mergulho profundo na grafite porosa para rolamentos de ar

Fabricação de grafite isostática

Os rolamentos pneumáticos de grafite são identificados como grafite isostática. Este processo de fabricação é diferente do grafite extrudado ou moldado.

Matéria-prima: O coque de petróleo de alta pureza é micronizado em partículas (relacionadas à estrutura fina observada na especificação do poro de 0,5 µm).

Prensagem Isostática a Frio (CIP): O pó é colocado em um molde e submetido a pressão ultra-alta em todas as direções (pressão do fluido). Isso garante que a densidade (1,74 g/cm³) seja uniforme em todo o tarugo. Essa isotropia é crucial porque garante que o ar flua através do rolamento na mesma proporção em todas as direções, evitando “inclinação” ou elevação irregular.

Grafitização: O tarugo é aquecido a ~3000°C. Isso alinha a estrutura cristalina, convertendo carbono em grafite. Este processo confere a Resistência Específica de 13,02 µΩ·m, que é um indicador chave do grau de grafitização e estabilidade térmica.

Análise Microestrutural

Tamanho dos poros (0,5 µm): Esta é uma dimensão “Cachinhos Dourados”.

Se os poros forem muito grandes (> 1,0 µm): O consumo de ar torna-se excessivo e o rolamento perde rigidez (muito vazando).

Se os poros forem muito pequenos (< 0,1 µm): O rolamento requer pressões de entrada impraticáveis ​​para gerar sustentação e o tempo de resposta torna-se lento.

0,5 µm: Representa uma otimização para sistemas de ar comprimido industriais padrão (80 PSI), equilibrando eficiência com alta capacidade de carga.

Densidade (1,74 g/cm³): Grafites densos típicos variam de 1,70 a 1,85 g/cm³. Um valor de 1,74 indica uma porosidade de aproximadamente 15-20%. Este volume de “espaço vazio” atua como um reservatório interno, garantindo um fornecimento constante de ar ao rosto.

Robustez Mecânica

Resistência à Compressão (127,0 MPa): Este valor é significativo. Isso significa que o rolamento pode suportar cargas imensas sem falhas estruturais. Para fins de contexto, o concreto típico tem ~30 MPa. o grafite poroso para rolamento de ar é quatro vezes mais resistente que o concreto na compressão. Isso permite que o rolamento seja fixado ou pré-carregado com altas forças magnéticas sem rachar.

Resistência à flexão (80,7 MPa): Isso é alto para grafite. Ele garante que as almofadas de rolamento não deformem ou quebrem sob os momentos de flexão aplicados durante a aceleração ou desalinhamento de montagem.

Tribologia e o "Aterrissagem Suave"

A dureza Shore de 53 HS (escleroscópio) coloca-o na categoria "meio-duro" para grafites (mais macio do que alguns graus extremamente densos que podem ser 70-80 HS).

Benefício Tribológico: Em uma colisão, o material do rolamento deve ser sacrificado. O granito (a guia) é muito mais difícil. Uma grafite Shore 53 se transformará em um pó fino com o impacto, lubrificando a lâmina e evitando a transferência de energia para arranhar o granito. Esta propriedade autolubrificante é a apólice de seguro definitiva para máquinas caras.
