O que é o wafer semicondutor?

Um wafer semicondutor é uma fatia fina e redonda de material semicondutor que serve como base para a fabricação de circuitos integrados (ICs) e outros dispositivos eletrônicos. O wafer fornece uma superfície plana e uniforme sobre a qual vários componentes eletrônicos são construídos.

O processo de fabricação do wafer envolve várias etapas, incluindo o cultivo de um grande cristal único do material semicondutor desejado, o corte do cristal em wafers finos usando uma serra de diamante e, em seguida, o polimento e a limpeza dos wafers para remover quaisquer defeitos superficiais ou impurezas. Os wafers resultantes têm uma superfície altamente plana e lisa, o que é crucial para os processos de fabricação subsequentes.

Depois que os wafers são preparados, eles passam por uma série de processos de fabricação de semicondutores, como fotolitografia, gravação, deposição e dopagem, para criar os intrincados padrões e camadas necessários para construir componentes eletrônicos. Esses processos são repetidos várias vezes em um único wafer para criar vários circuitos integrados ou outros dispositivos.

Após a conclusão do processo de fabricação, os chips individuais são separados cortando-se o wafer ao longo de linhas predefinidas. Os chips separados são então embalados para protegê-los e fornecer conexões elétricas para integração em dispositivos eletrônicos.

Diferentes materiais em wafer

Os wafers semicondutores são feitos principalmente de silício monocristalino devido à sua abundância, excelentes propriedades elétricas e compatibilidade com processos padrão de fabricação de semicondutores. No entanto, dependendo das aplicações e requisitos específicos, outros materiais também podem ser usados ​​para fazer wafers. Aqui estão alguns exemplos:

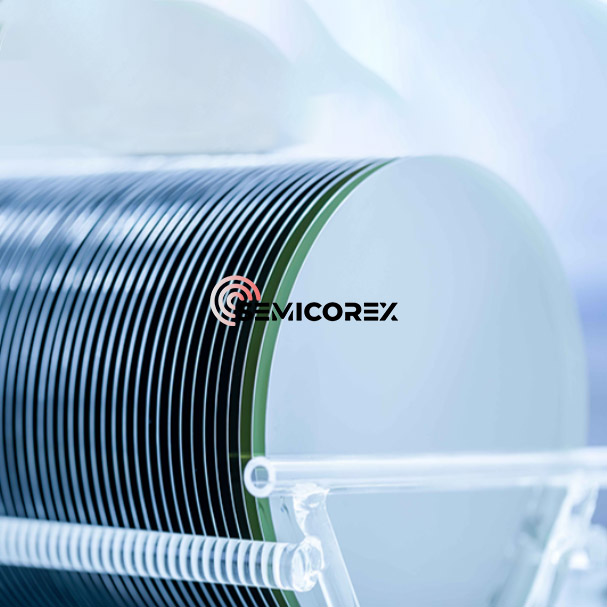

Carboneto de Silício (SiC): SiC é um material semicondutor de banda larga conhecido por sua excelente condutividade térmica e desempenho em altas temperaturas. Os wafers de SiC são usados ​​em dispositivos eletrônicos de alta potência, como conversores de energia, inversores e componentes de veículos elétricos.

Nitreto de gálio (GaN): GaN é um material semicondutor de banda larga com capacidades excepcionais de manuseio de energia. Os wafers GaN são usados ​​na produção de dispositivos eletrônicos de potência, amplificadores de alta frequência e LEDs (diodos emissores de luz).

Arsenieto de gálio (GaAs): GaAs é outro material comum usado para wafers, particularmente em aplicações de alta frequência e alta velocidade. Os wafers GaAs oferecem melhor desempenho para determinados dispositivos eletrônicos, como RF (radiofrequência) e dispositivos de micro-ondas.

Fosfeto de índio (InP): InP é um material com excelente mobilidade eletrônica e é frequentemente usado em dispositivos optoeletrônicos como lasers, fotodetectores e transistores de alta velocidade. Os wafers InP são adequados para aplicações em comunicação por fibra óptica, comunicação por satélite e transmissão de dados em alta velocidade.
