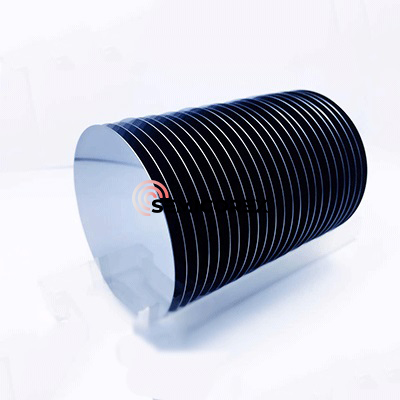

Dê uma olhada em nossa seleção abrangente debolachas de silício, que foram meticulosamente elaborados para atender às demandas exigentes das aplicações de semicondutores de ponta. EssesBolachas de Sisão projetados com precisão e projetados para confiabilidade, servindo como substrato fundamental para o desenvolvimento de dispositivos eletrônicos avançados, microchips e células fotovoltaicas. Quer você seja uma instituição de pesquisa, fabricante de semicondutores ou instituição acadêmica, nossa linha debolachas de silíciooferece qualidade e desempenho incomparáveis.
Especificações:
Material: Silício monocristalino de alta pureza
Diâmetro: Disponível em vários tamanhos, incluindo 100 mm, 150 mm, 200 mm e 300 mm (tamanhos personalizados disponíveis mediante solicitação)
Orientação: Orientações Prime <100>, <111>, <110> disponíveis
Resistividade: Opções de resistividade personalizadas para atender aos requisitos específicos da aplicação, variando de 0,001 Ωcm a 10.000 Ωcm
Acabamento de superfície: Polido em um ou dois lados com controle preciso de rugosidade (Ra)
TTV (Variação de Espessura Total): TTV estritamente controlado para uniformidade em todo o wafer
Bow/Warp: Bow e warp minimizados para garantir compatibilidade com equipamentos de processamento de semicondutores
Embalagem: Os wafers são embalados com segurança em ambientes de sala limpa para evitar contaminação e garantir a integridade durante o transporte e armazenamento
Aplicações:
● Fabricação de dispositivos semicondutores
● MEMS (sistemas microeletromecânicos)
●l Fabricação de circuitos integrados (ICs)
● Optoeletrônica
● Fotovoltaica (células solares)
● Microfluídica
● Tecnologia de sensores
● Pesquisa em computação quântica
Beneficie-se da excepcional qualidade e consistência de nossos Wafers de Silício para impulsionar a inovação e acelerar seus projetos de pesquisa e desenvolvimento de semicondutores. Com medidas rigorosas de controle de qualidade e um compromisso com a excelência, nossos wafers de silício capacitam pesquisadores e fabricantes a ampliar os limites da tecnologia e inaugurar a próxima onda de inovações em eletrônica e além.
