Mandril de vácuo cerâmico SiC

À medida que se esforçam pela Lei de Moore, as instalações de fabricação de semicondutores precisam de plataformas de suporte de wafers que possam suportar forças mecânicas severas e permanecer planas, sem solavancos ou quedas. O mandril de vácuo cerâmico Semicorex SiC oferece a solução perfeita para substituir os mandris tradicionais de alumina e aço inoxidável; eles fornecerão a relação rigidez/peso necessária e não reagirão quimicamente, ambos essenciais para o processamento de wafers de 300 mm e além.

1. Vantagens materiais ao usar carboneto de silício denso sinterizado (SSiC).

O componente central do nossoCerâmica SiCO mandril de vácuo é sinterizadoCarboneto de Silício, um material definido por sua ligação covalente muito forte. Nosso SSiC não é poroso ou ligado por reação; em vez disso, ele é sinterizado a > 2.000 graus Celsius para atingir uma densidade quase teórica (> 3,10 g/cm3) — simplificando, é mais sólido do que outros materiais usados ​​para fabricar mandris a vácuo.

Rigidez mecânica excepcional.

O Módulo de Young do SSiC é de aproximadamente 420 GPa, tornando-o muito mais rígido que a alumina (aproximadamente 380 GPa). Devido a este alto módulo de elasticidade, nossos mandris permanecerão estáveis ​​sob condições de vácuo e rotação de alta velocidade e não se deformarão; portanto, os wafers não formarão "chips de batata" (isto é, deformarão) e sempre farão contato uniforme em toda a sua área de superfície.

Estabilidade térmica e baixo CTE

Em processos que envolvem luz UV de alta intensidade ou calor induzido por fricção, a expansão térmica pode levar a erros de sobreposição. Nossos mandris de SiC possuem um baixo coeficiente de expansão térmica (CTE) de 4,0 x 10^{-6}/K, juntamente com alta condutividade térmica (>120W/m·K). Essa combinação permite que o mandril dissipe o calor rapidamente, mantendo a estabilidade dimensional durante ciclos de litografia ou metrologia de longa duração.

2. Engenharia e Design de Precisão

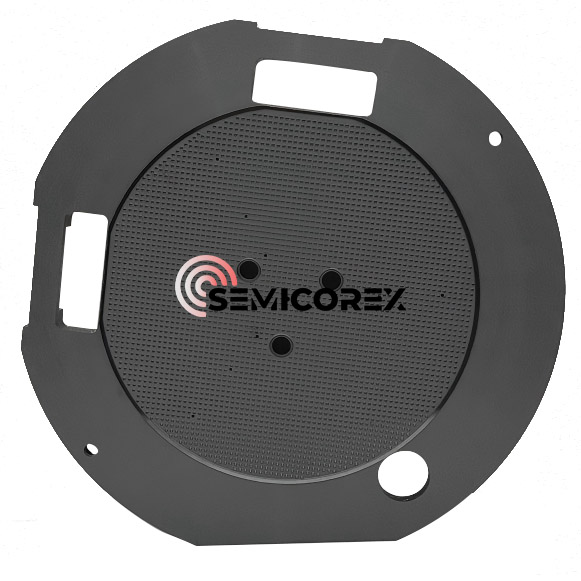

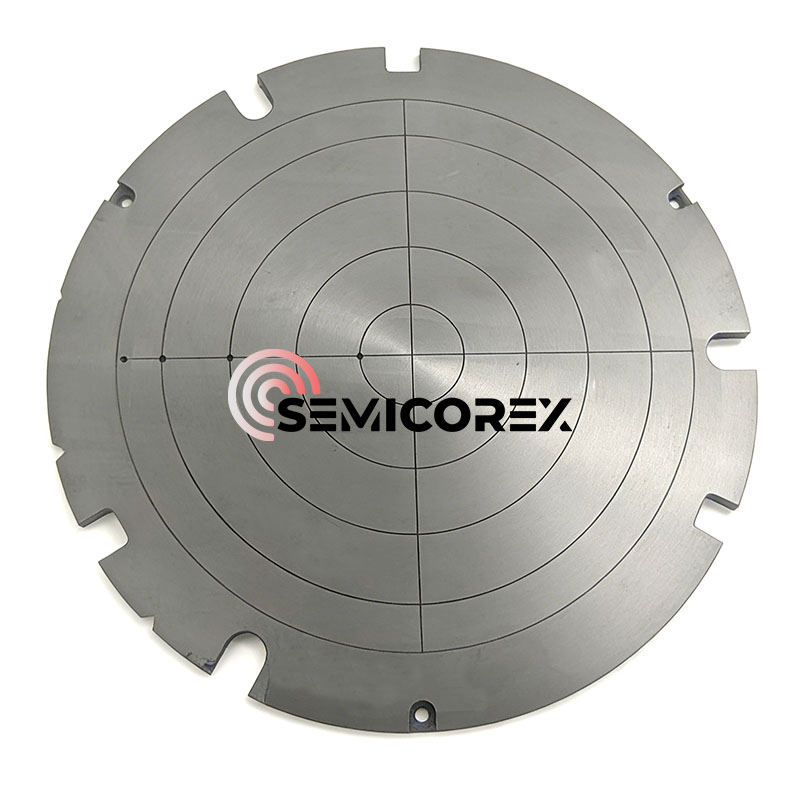

Conforme visível na imagem do produto, nossos mandris a vácuo apresentam uma intrincada rede de canais de vácuo concêntricos e radiais. Eles são usinados em CNC com extrema precisão para garantir sucção uniforme em todo o wafer, minimizando pontos de tensão localizados que podem levar à quebra do wafer.

Planicidade submícron: Utilizamos técnicas avançadas de retificação e lapidação de diamante para obter planicidade global de <1μm. Isto é fundamental para manter a profundidade focal necessária em nós de litografia avançada.

Leveza (opcional): Para acomodar estágios de alta aceleração em steppers e scanners, oferecemos estruturas internas de "leve" em forma de favo de mel que reduzem a massa sem comprometer a rigidez estrutural.

Entalhes de alinhamento de perímetro: Entalhes integrados permitem integração perfeita com efetores finais robóticos e sensores de alinhamento dentro da ferramenta de processo.

3. Aplicações Críticas na Cadeia de Fornecimento de Semicondutores

Nossos mandris de vácuo de cerâmica SiC são o padrão da indústria para:

Desbaste e moagem de wafer (CMP): Fornece o suporte rígido necessário para desbastar wafers até o nível de mícron sem lascar as bordas.

Litografia (Steppers/Scanners): Atuando como o “palco” ultraplano que garante foco preciso do laser para nós abaixo de 7nm.

Metrologia e AOI: Garantir que os wafers estejam perfeitamente planos para inspeção de alta resolução e mapeamento de defeitos.

Corte de wafer: Fornece sucção estável durante operações de corte mecânico ou a laser de alta velocidade.

Na Semicorex, entendemos que um mandril a vácuo é tão bom quanto a integridade de sua superfície. Cada mandril passa por um processo de controle de qualidade em vários estágios:

Interferometria a Laser: Para verificar a planicidade em todo o diâmetro.

Teste de vazamento de hélio: Garantir que os canais de vácuo estejam perfeitamente vedados e eficientes.

Limpeza de Sala Limpa: Processado em ambientes Classe 100 para garantir zero contaminação metálica ou orgânica.

Nossa equipe de engenharia trabalha em estreita colaboração com fabricantes de ferramentas OEM para personalizar padrões de slots, dimensões e interfaces de montagem. Ao escolher a Semicorex, você está investindo em um componente que reduz o tempo de inatividade, melhora a precisão da sobreposição e reduz o custo total de propriedade por meio de extrema durabilidade.
