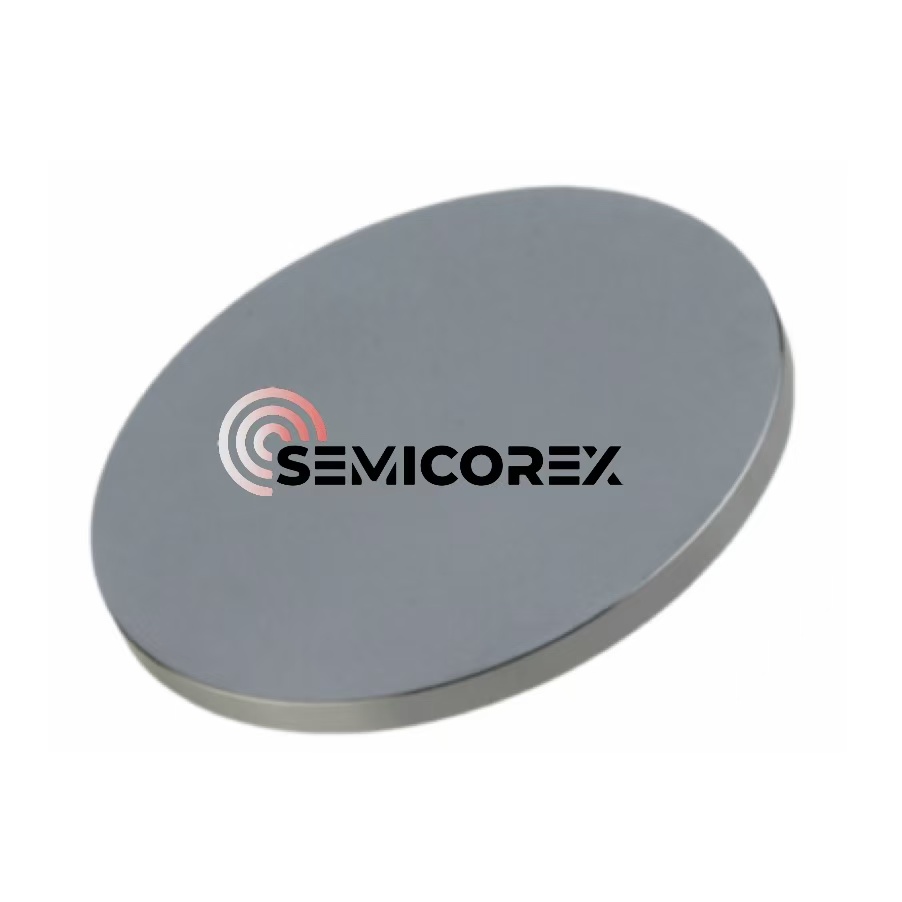

Alvo planar de silício monocristalino

O alvo planar de silício monocristalino da Semicorex é um componente crucial na indústria de fabricação de semicondutores de ponta. Fabricado com material de silício monocristalino de alta qualidade, apresenta uma estrutura cristalina altamente ordenada e uma pureza notável. Essas propriedades o tornam uma solução ideal para a fabricação de filmes semicondutores e filmes ópticos confiáveis e de alto desempenho.

Enviar consulta

Descrição do produto

Silício monocristalinoO alvo planar é geralmente processado por equipamentos de corte de alta precisão a partir de lingotes de silício monocristalino fabricados pelo método Czochralski. Para atender à diversificação das necessidades dos clientes, o alvo planar de silício monocristalino pode ser cortado nos formatos desejados para seus estimados clientes. A tecnologia precisa de processamento de retificação e polimento garante o excelente nivelamento da superfície do material alvo, proporcionando uma forte garantia para a deposição de filmes finos.

O alvo planar de silício monocristalino é colocado dentro de uma câmara de reação a vácuo junto com o substrato a ser revestido durante o processo de deposição do filme. Quando o alvo planar de silício monocristalino é bombardeado por íons de alta energia, os átomos de silício em sua superfície são eliminados. Esses átomos de silício pulverizados migram e se depositam na superfície do substrato, formando eventualmente uma película fina de silício.

O alvo planar de silício monocristalino serve como fonte de material para a deposição de filmes finos. Todos os átomos de silício depositados na superfície do wafer originam-se de alvos planares de silício monocristalino. Portanto, a qualidade do alvo planar de silício monocristalino determina diretamente a pureza, uniformidade e outras propriedades importantes do filme fino depositado.

A excelente característica de pureza confere ao alvo planar de silício monocristalino a capacidade de evitar que impurezas contaminem o filme fino. Isto melhora significativamente o desempenho elétrico dos dispositivos semicondutores. A melhoria da uniformidade e adesão dos filmes finos se beneficia de sua estrutura cristalina altamente ordenada, que permite que as partículas de pulverização catódica migrem e se depositem na superfície do wafer com mais regularidade. O projeto da estrutura plana é adequado para requisitos de pulverização catódica de grandes áreas e alta velocidade e é aplicável a cenários de produção em larga escala, como wafers semicondutores e painéis de exibição.
