Placas de distribuição de gás

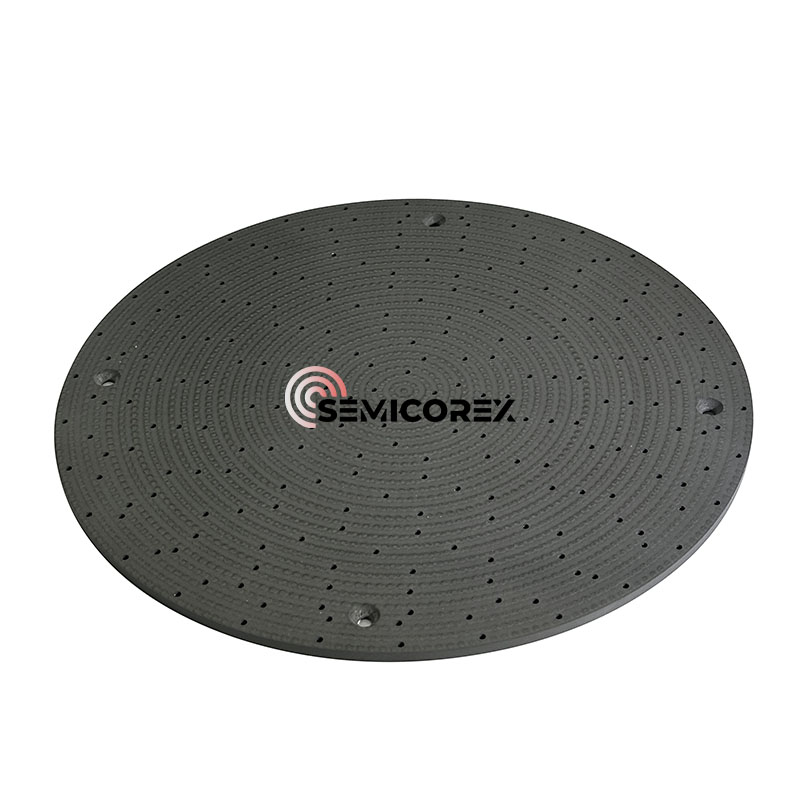

As placas de distribuição de gás semicorex desempenham um papel crítico nos sistemas avançados de gravura plasmática, particularmente na fabricação de semicondutores, onde são fundamentais a fabricação de precisão, uniformidade e contaminação. Nossa placa de distribuição de gás, projetada a partir de carboneto de silício de deposição de vapor químico de alta pureza (carboneto de silício (CVD sic), foi projetado para atender às demandas rigorosas dos modernos processos de gravação a seco.

Durante o processo de gravação, os gases reativos devem ser introduzidos na câmara de maneira controlada e uniforme para garantir uma distribuição plasmática consistente na superfície da wafer. As placas de distribuição de gás estão estrategicamente localizadas acima da bolacha e serve uma função dupla: primeiro pré-dispersa os gases do processo e depois os direciona através de uma série de canais e aberturas finamente sintonizados em direção ao sistema de eletrodos. Essa entrega precisa de gás é essencial para alcançar características plasmáticas uniformes e taxas de gravação consistentes em toda a bolacha.

A uniformidade da gravação pode ser melhorada, otimizando o método de injeção de gás reativo:

• Câmara de gravura de alumínio: o gás reativo geralmente é entregue através de uma cabeça de chuveiro localizada acima da bolacha.

• Câmara de gravação de silício: inicialmente, o gás foi injetado da periferia da bolacha e, em seguida, evoluiu gradualmente para ser injetado a partir do centro do centro da bolacha para melhorar a uniformidade da gravura.

As placas de distribuição de gás, também conhecidas como chuveiros, são um dispositivo de distribuição de gás amplamente utilizado nos processos de fabricação de semicondutores. É usado principalmente para distribuir uniformemente o gás na câmara de reação para garantir que os materiais semicondutores possam ser contatados uniformemente com gás durante o processo de reação, melhorando a eficiência da produção e a qualidade do produto. O produto possui as características de alta precisão, alta limpeza e tratamento de superfície de múltiplos compósitos (como jateamento de areia/anodização/níquel de níquel/polimento eletrolítico, etc.). As placas de distribuição de gás estão localizadas na câmara de reação e fornecem uma camada de filme a gás depositada uniformemente para o ambiente de reação de wafer. É um componente central da produção de wafer.

Durante o processo de reação de wafer, a superfície das placas de distribuição de gás é densamente coberta com microporos (abertura de 0,2-6 mm). Através da estrutura de poros e do caminho de gás com precisão, o gás de processo especial precisa passar por milhares de pequenos orifícios na placa de gás uniforme e depois ser uniformemente depositado na superfície da wafer. As camadas de filme em diferentes áreas da bolacha precisam garantir alta uniformidade e consistência. Portanto, além de requisitos extremamente altos para a resistência à limpeza e da corrosão, as placas de distribuição de gás têm requisitos estritos sobre a consistência da abertura dos pequenos orifícios na placa de gás uniforme e nas rebarbas na parede interna dos pequenos orifícios. Se a tolerância ao tamanho da abertura e o desvio padrão da consistência forem muito grandes ou houver rebarbas em qualquer parede interna, a espessura da camada de filme depositada será inconsistente, o que afetará diretamente o rendimento do processo do equipamento. Nos processos assistidos por plasma (como PECVD e gravura a seco), a cabeça do chuveiro, como parte do eletrodo, gera um campo elétrico uniforme através de uma fonte de alimentação de RF para promover a distribuição uniforme do plasma, melhorando assim a uniformidade da gravação ou deposição.

NossoCVD sicAs placas de distribuição de gás são adequadas para uma ampla gama de plataformas de gravação de plasma usadas na fabricação de semicondutores, processamento MEMS e embalagem avançada. Designs personalizados podem ser desenvolvidos para atender aos requisitos específicos da ferramenta, incluindo dimensões, padrões de orifícios e acabamentos de superfície.

As placas de distribuição de gás semicorex feitas de CVD SiC é um componente vital nos modernos sistemas de gravura plasmática, oferecendo desempenho excepcional de entrega de gás, excelente durabilidade do material e risco mínimo de contaminação. Seu uso contribui diretamente para rendimentos mais altos de processos, menor defeito e tempo de atividade mais longo, tornando-o uma escolha confiável para a fabricação de semicondutores de ponta.
