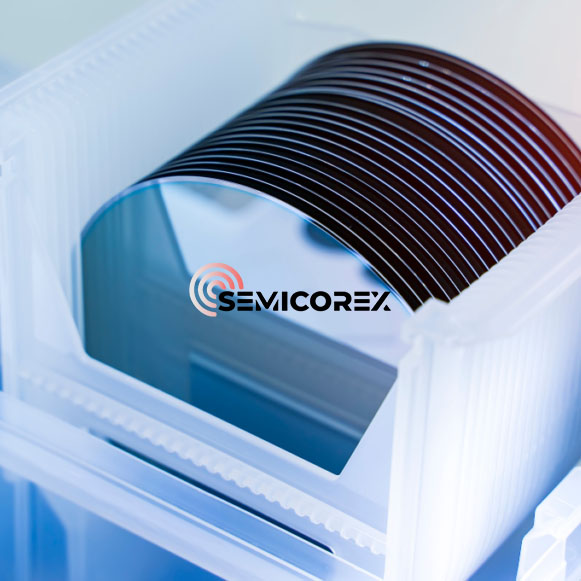

Semicorex SOI Wafer é um substrato semicondutor de alto desempenho que apresenta uma fina camada de silício sobre um material isolante, otimizando a eficiência, velocidade e consumo de energia do dispositivo. Com opções personalizáveis, técnicas avançadas de fabricação e foco na qualidade, a Semicorex fornece wafers SOI que garantem desempenho e confiabilidade superiores para uma ampla gama de aplicações de ponta.*
Semicorex SOI Wafer (Silicon On Insulator) é um substrato semicondutor de última geração projetado para atender às demandas de alto desempenho da fabricação moderna de circuitos integrados (IC). Construídos com uma fina camada de silício sobre um material isolante, normalmente dióxido de silício (SiO₂), os wafers SOI permitem melhorias significativas de desempenho em dispositivos semicondutores, fornecendo isolamento entre diferentes componentes elétricos. Esses wafers são particularmente benéficos na produção de dispositivos de energia, componentes de RF (radiofrequência) e MEMS (sistemas microeletromecânicos), onde o gerenciamento térmico, a eficiência energética e a miniaturização são essenciais.
Os wafers SOI oferecem características elétricas superiores, incluindo baixa capacitância parasita, interferência reduzida entre camadas e melhor isolamento térmico, tornando-os ideais para aplicações de alta frequência, alta velocidade e sensíveis à potência em eletrônica avançada. A Semicorex fornece uma variedade de wafers SOI adaptados para necessidades específicas de fabricação, incluindo diferentes espessuras de silício, diâmetros de wafer e camadas isolantes, garantindo que os clientes recebam um produto perfeitamente adequado às suas aplicações.
Estrutura e Recursos
Um wafer SOI consiste em três camadas principais: uma camada superior de silício, uma camada isolante (geralmente dióxido de silício) e um substrato de silício a granel. A camada superior de silício, ou camada de dispositivo, serve como região ativa onde os dispositivos semicondutores são fabricados. A camada isolante (SiO₂) atua como uma barreira eletricamente isolante, proporcionando uma separação entre a camada superior de silício e o silício a granel, que funciona como suporte mecânico para o wafer.
Os principais recursos do wafer SOI da Semicorex incluem:
Camada do dispositivo: A camada superior de silício é normalmente fina, variando de dezenas de nanômetros a vários micrômetros de espessura, dependendo da aplicação. Esta fina camada de silício permite comutação de alta velocidade e baixo consumo de energia em transistores e outros dispositivos semicondutores.
Camada Isolante (SiO₂): A camada isolante tem normalmente entre 100 nm e vários micrômetros de espessura. Esta camada de dióxido de silício fornece isolamento elétrico entre a camada superior ativa e o substrato de silício em massa, ajudando a reduzir a capacitância parasita e melhorando o desempenho do dispositivo.
Substrato de silício em massa: O substrato de silício em massa fornece suporte mecânico e geralmente é mais espesso que a camada do dispositivo. Também pode ser adaptado para aplicações específicas ajustando sua resistividade e espessura.
Opções de personalização: Semicorex oferece uma variedade de opções de personalização, incluindo diferentes espessuras de camada de silício, espessuras de camada isolante, diâmetros de wafer (geralmente 100 mm, 150 mm, 200 mm e 300 mm) e orientações de wafer. Isso nos permite fornecer wafers SOI adequados para uma ampla gama de aplicações, desde pesquisa e desenvolvimento em pequena escala até produção em alto volume.
Material de alta qualidade: Nossos wafers SOI são fabricados com silício de alta pureza, garantindo baixa densidade de defeitos e alta qualidade cristalina. Isso resulta em desempenho e rendimento superiores do dispositivo durante a fabricação.
Técnicas avançadas de colagem: A Semicorex utiliza técnicas avançadas de colagem, como SIMOX (Separação por IMplantação de Oxigênio) ou tecnologia Smart Cut™ para fabricar nossos wafers SOI. Esses métodos garantem excelente controle sobre a espessura do silício e das camadas isolantes, fornecendo wafers consistentes e de alta qualidade, adequados para as aplicações de semicondutores mais exigentes.
Aplicações na indústria de semicondutores
Os wafers SOI são cruciais em muitas aplicações avançadas de semicondutores devido às suas propriedades elétricas aprimoradas e desempenho superior em ambientes de alta frequência, baixa potência e alta velocidade. Abaixo estão algumas das principais aplicações dos wafers SOI da Semicorex:
Dispositivos de RF e Microondas: A camada isolante dos wafers SOI ajuda a minimizar a capacitância parasita e a prevenir a degradação do sinal, tornando-os ideais para dispositivos de RF (radiofrequência) e microondas, incluindo amplificadores de potência, osciladores e misturadores. Esses dispositivos se beneficiam do isolamento aprimorado, resultando em maior desempenho e menor consumo de energia.
Dispositivos de energia: A combinação da camada isolante e da fina camada superior de silício nos wafers SOI permite um melhor gerenciamento térmico, tornando-os perfeitos para dispositivos de energia que exigem dissipação de calor eficiente. As aplicações incluem MOSFETs de potência (transistores de efeito de campo de semicondutor de óxido metálico), que se beneficiam de perda de energia reduzida, velocidades de comutação mais rápidas e desempenho térmico aprimorado.
MEMS (Sistemas Microeletromecânicos): Os wafers SOI são amplamente utilizados em dispositivos MEMS devido à fina camada de silício do dispositivo, bem definida, que pode ser facilmente microusinada para formar estruturas complexas. Dispositivos MEMS baseados em SOI são encontrados em sensores, atuadores e outros sistemas que exigem alta precisão e confiabilidade mecânica.
Lógica avançada e tecnologia CMOS: Os wafers SOI são usados em tecnologias lógicas avançadas CMOS (semicondutores de óxido metálico complementar) para produzir processadores de alta velocidade, dispositivos de memória e outros circuitos integrados. A baixa capacitância parasita e o consumo reduzido de energia dos wafers SOI ajudam a alcançar velocidades de comutação mais rápidas e maior eficiência energética, fatores-chave na eletrônica de próxima geração.
Optoeletrônica e Fotônica: O silício cristalino de alta qualidade nos wafers SOI os torna adequados para aplicações optoeletrônicas, como fotodetectores e interconexões ópticas. Essas aplicações se beneficiam do excelente isolamento elétrico fornecido pela camada isolante e da capacidade de integrar componentes fotônicos e eletrônicos no mesmo chip.
Dispositivos de memória: Os wafers SOI também são usados em aplicações de memória não volátil, incluindo memória flash e SRAM (memória estática de acesso aleatório). A camada isolante ajuda a manter a integridade do dispositivo, reduzindo o risco de interferência elétrica e diafonia.
Os wafers SOI da Semicorex fornecem uma solução avançada para uma ampla gama de aplicações de semicondutores, desde dispositivos de RF até eletrônicos de potência e MEMS. Com características de desempenho excepcionais, incluindo baixa capacitância parasita, consumo reduzido de energia e gerenciamento térmico superior, esses wafers oferecem maior eficiência e confiabilidade do dispositivo. Personalizáveis para atender às necessidades específicas do cliente, os wafers SOI da Semicorex são a escolha ideal para fabricantes que buscam substratos de alto desempenho para eletrônicos de próxima geração.
