Suporte para Susceptor de Quartzo

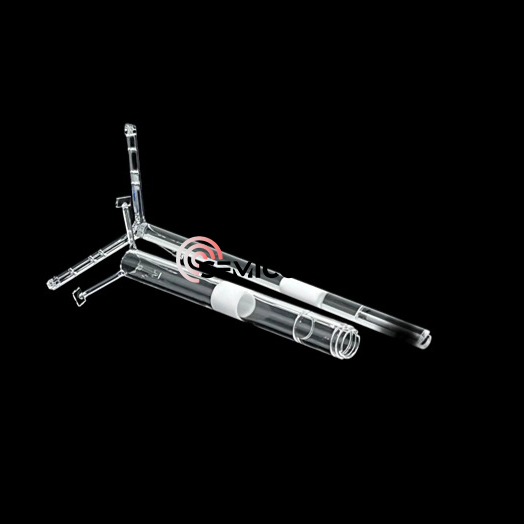

No ambiente rigoroso da fabricação de semicondutores, a diferença entre um lote de alto rendimento e uma falha dispendiosa geralmente reside na precisão microscópica do posicionamento do wafer. O eixo de suporte do susceptor de quartzo Semicorex (comumente referido como eixo de quartzo epitaxial) serve como a espinha dorsal literal da deposição química de vapor (CVD) e dos processos de crescimento epitaxial. Projetado para suportar gradientes térmicos extremos e exposição química, este componente é crítico para o movimento vertical e fluido e a rotação de susceptores ou transportadores de wafer.

O papel do quartzo nos processos epitaxiais

O processo epitaxial requer temperaturas frequentemente superiores a 1000°C e um ambiente livre da menor contaminação metálica. Os materiais padrão falhariam ou liberariam gases sob essas condições. Nosso suporte susceptor de quartzo é fabricado a partir de sílica fundida sintética de altíssima pureza, garantindo:

Estabilidade térmica excepcional:Alta resistência ao choque térmico, evitando fissuras durante ciclos rápidos de aquecimento e resfriamento.

Inércia Química:Não reativo com gases precursores e agentes de limpeza, mantendo a integridade do wafer semicondutor.

Contaminação Mínima:Com níveis de impurezas medidos em partes por milhão (ppm), evita a “dopagem” da atmosfera com elementos indesejados.

Funções principais e vantagens técnicas

A função principal do Suporte do Susceptor de Quartzo é facilitar o movimento vertical e rotacional do susceptor – a placa que contém o wafer semicondutor.

1. Posicionamento vertical de precisão

Num reator típico, a distância entre a superfície do wafer e a entrada do gás determina a uniformidade do filme. Nossos eixos de quartzo são usinados com tolerâncias submilimétricas. Isso permite que o sistema de controle de movimento do equipamento eleve ou abaixe o susceptor com repetibilidade absoluta, garantindo que cada wafer em uma produção experimente dinâmica de fluxo de gás idêntica.

2. Movimento e transferência contínuos

A eficiência na fabricação de alto volume (HVM) depende da velocidade de manuseio do wafer. O design tipo folha e as nervuras estruturais reforçadas do eixo de suporte garantem que ele possa suportar o peso de grafite pesado oususceptores revestidos de carboneto de silício (SiC)sem se curvar ou vibrar. Esta estabilidade é essencial para a rápida transferência de amostras entre diferentes câmaras de processamento ou estações de trabalho, minimizando o tempo de inatividade.

3. Isolamento térmico otimizado

Embora o susceptor deva estar quente, os componentes mecânicos abaixo geralmente precisam permanecer mais frios.Quartzoatua como um isolante térmico natural. A estrutura oca em forma de tubo do eixo reduz o caminho de condução de calor, protegendo o motor e as vedações de vácuo localizadas na base do reator.
