Mandril de vácuo de alumina porosa

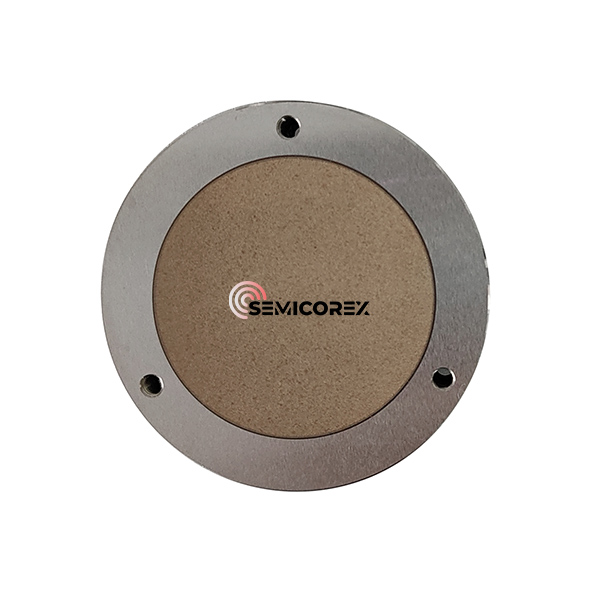

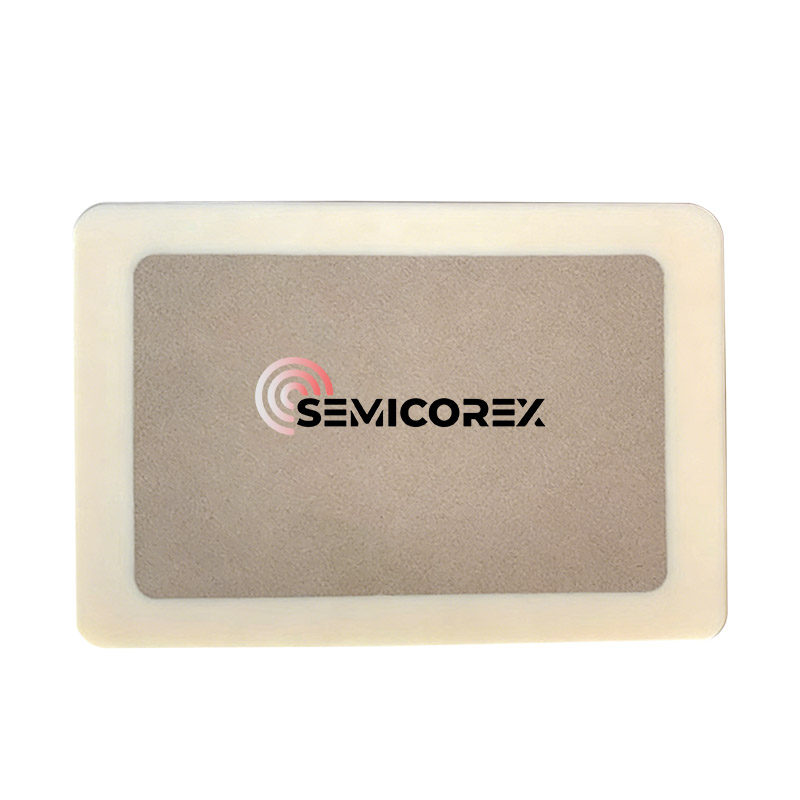

O mandril de vácuo de alumina porosa Semicorex é a plataforma de transporte para fixar os produtos usando o princípio de sucção a vácuo, sua parte do vácuo de transferência é normalmente uma placa de cerâmica porosa de alumina. A placa cerâmica porosa é embutida no furo escareado na base, seu perímetro é colado e selado à base, e a base é usinada com materiais cerâmicos ou metálicos densos. Sob pressão negativa no ambiente de trabalho, o mandril é conectado à bomba de vácuo através da estrutura porosa dentro da placa cerâmica para aspirar ar, fazendo com que a área abaixo do wafer forme uma área de vácuo muito inferior à pressão atmosférica externa. Sob o efeito da forte diferença de pressão, o wafer fica firmemente preso à superfície do mandril. Normalmente, quanto maior o grau de vácuo sob o wafer, mais forte será a adesão entre o mandril e a peça de trabalho e mais forte será a força de adsorção.

Nas indústrias de semicondutores e microeletrônica, a precisão não é apenas um requisito – é o padrão. O mandril de vácuo de alumina porosa (também conhecido como mandril de vácuo de cerâmica) é um componente crítico projetado para fornecer sucção uniforme e sem danos para substratos delicados durante processos de litografia, inspeção e corte em cubos.

O que é um mandril de vácuo de alumina porosa?

Ao contrário dos mandris de metal tradicionais que utilizam ranhuras usinadas para criar sucção, um mandril de cerâmica porosa utiliza uma estrutura de poros microscópica especializada. Isso permite que a pressão do vácuo seja distribuída uniformemente por toda a superfície da peça de trabalho, evitando "ondulações" ou deformações frequentemente observadas em designs ranhurados.

Principais especificações técnicas

Para entender o desempenho desses componentes, analisamos as propriedades do material Al2O3 de alta pureza:

Por que escolher alumina porosa em vez de materiais tradicionais?

1. Planicidade e uniformidade superiores

A estrutura microscópica dos poros garante que a força do vácuo seja aplicada a 100% da área de contato. De acordo com dados da indústria, a sucção uniforme reduz a tensão do wafer em até 40% em comparação com os tradicionais mandris de aço inoxidável com ranhuras.

2. Alta estabilidade térmica

A cerâmica de alumina possui um baixo coeficiente de expansão térmica (CTE). No processamento em alta temperatura ou na inspeção baseada em laser, o mandril mantém suas dimensões, garantindo que a profundidade do foco permaneça constante.

3. ESD e controle de contaminação

A alumina de alta pureza é quimicamente inerte e naturalmente resistente à corrosão. Além disso, revestimentos especializados de "Alumina Negra" ou antiestáticos podem ser aplicados para evitar descarga eletrostática (ESD), que é responsável por quase 25% da perda de rendimento de semicondutores em alguns ambientes.

Aplicações primárias em fabricação de alta tecnologia

Processamento de wafer semicondutor

O principal caso de uso é em fotolitografia e sondagem de wafer. A extrema planicidade (<2μm) garante que o wafer permaneça dentro da estreita profundidade de campo dos sistemas ópticos avançados.

Produção de células solares de filme fino

Para substratos flexíveis ou extremamente finos, os canais de vácuo tradicionais podem causar danos físicos. A superfície “respirável” da cerâmica porosa atua como uma almofada de ar suave ou placa de sucção, protegendo as camadas frágeis.

Moagem de lentes ópticas

A alumina porosa é usada para segurar lentes durante o polimento de precisão, onde qualquer vibração ou pressão irregular resultaria em aberrações ópticas.

Perguntas frequentes (FAQ)

Q1: Como você limpa um mandril de vácuo de alumina porosa?

R: A limpeza é vital para manter a sucção. Recomendamos o uso de limpeza ultrassônica em água deionizada ou solventes especializados. Como a alumina é quimicamente estável, ela pode resistir à maioria dos produtos de limpeza ácidos ou alcalinos. Certifique-se de que o mandril esteja seco para remover a umidade dos poros.

Q2: O tamanho dos poros pode ser personalizado para substratos específicos?

R: Sim. Poros menores (aproximadamente 10μm - 20μm) são melhores para filmes ultrafinos para evitar a "impressão", enquanto poros maiores oferecem maior fluxo de ar para peças de trabalho mais pesadas ou mais porosas.

Q3: Qual é a temperatura máxima de operação?

R: Embora a cerâmica em si possa suportar temperaturas superiores a 1.500 ℃, o conjunto do mandril a vácuo (incluindo vedações e alojamentos) é normalmente classificado para até 250 ℃ a 400 ℃, dependendo do método de colagem.
