O que é cerâmica de carboneto de silício recristalizada？

Recristalizadocarboneto de silícioé uma cerâmica de alto desempenho formada pela combinação de partículas de SiC através de um mecanismo de evaporação-condensação para formar um forte corpo sinterizado em fase sólida. Sua característica mais notável é que nenhum auxiliar de sinterização é adicionado e o produto final é carboneto de silício quase puro, o que lhe confere desempenho extremamente excelente em altas temperaturas e estabilidade química.

Processo de fabricação de cerâmica de carboneto de silício recristalizado

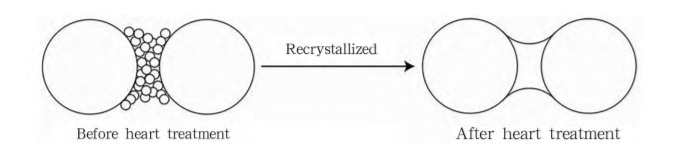

Depois que o pó de carboneto de silício de alta pureza de diferentes tamanhos de partícula é classificado em uma determinada proporção, o corpo verde da forma desejada é formado por fundição de barbotina, moldagem por prensa e moldagem por extrusão. Esses corpos verdes são sinterizados em temperaturas ultra-altas (2100-2500°C) em uma atmosfera inerte (como o argônio) ou no vácuo. Neste ambiente, os átomos na superfície das partículas de SiC evaporam e depois condensam-se e depositam-se na área do pescoço das partículas, formando uma forte ligação no ponto de contacto das partículas para formar um corpo sinterizado. Como resultado, o carboneto de silício recristalizado não apresenta encolhimento ou fase líquida durante o processo de sinterização, formando em última análise uma estrutura de esqueleto de rede porosa com poros interligados.

Características e aplicações do carboneto de silício recristalizado

RSiC contém mais de 99% de carboneto de silício, tem limites de grão muito claros e basicamente não contém fase vítrea e impurezas. Possui excelente resistência a altas temperaturas, resistência superior ao choque térmico, excelente resistência à oxidação e excelente resistência à corrosão química. É adequado para uso em móveis de fornos de alta temperatura, bicos de queimadores, conversores térmicos, indústria química, fundição de metais e outros ambientes com requisitos de desempenho extremamente rigorosos.

é uma cerâmica de alto desempenho formada pela combinação de partículas de SiC através de um mecanismo de evaporação-condensação para formar um forte corpo sinterizado em fase sólida. Sua característica mais notável é que nenhum auxiliar de sinterização é adicionado e o produto final é carboneto de silício quase puro, o que lhe confere desempenho extremamente excelente em altas temperaturas e estabilidade química.
