O que são anéis na gravura

Na fabricação de chips, a fotolitografia e a gravação são duas etapas intimamente ligadas. A fotolitografia precede a gravação, onde o padrão do circuito é desenvolvido no wafer usando fotorresiste. A gravação então remove as camadas de filme não cobertas pelo fotorresiste, completando a transferência do padrão da máscara para o wafer e preparando-se para etapas subsequentes, como a implantação iônica.

A gravação envolve a remoção seletiva de material desnecessário usando métodos químicos ou físicos. Após o revestimento, o revestimento resistente, a fotolitografia e a revelação, a gravação remove o material de película fina desnecessário exposto na superfície do wafer, deixando apenas as áreas desejadas. O excesso de fotorresiste é então removido. A repetição dessas etapas cria circuitos integrados complexos. Como a gravação envolve a remoção de material, ela é chamada de "processo subtrativo".

A gravação a seco, também conhecida como gravação por plasma, é o método dominante na gravação de semicondutores. Os gravadores de plasma são amplamente classificados em duas categorias com base em suas tecnologias de geração e controle de plasma: gravação com plasma capacitivamente acoplado (CCP) e gravação com plasma indutivamente acoplado (ICP). Os gravadores CCP são usados ​​principalmente para gravar materiais dielétricos, enquanto os gravadores ICP são usados ​​principalmente para gravar silício e metais, e também são conhecidos como gravadores condutores. Os gravadores dielétricos têm como alvo materiais dielétricos, como óxido de silício, nitreto de silício e dióxido de háfnio, enquanto os gravadores condutores têm como alvo materiais de silício (silício de cristal único, silício policristalino e siliceto, etc.) e materiais metálicos (alumínio, tungstênio, etc.).

No processo de gravação, usaremos principalmente dois tipos de anéis: anéis de foco e anéis de proteção.

Anel de foco

Devido ao efeito de borda do plasma, a densidade é maior no centro e menor nas bordas. O anel de foco, através de seu formato anular e das propriedades do material CVD SiC, gera um campo elétrico específico. Este campo orienta e confina as partículas carregadas (íons e elétrons) no plasma à superfície do wafer, principalmente na borda. Isto aumenta efetivamente a densidade do plasma na borda, aproximando-a daquela no centro. Isso melhora significativamente a uniformidade da gravação em todo o wafer, reduz os danos nas bordas e aumenta o rendimento.

Anel de Escudo

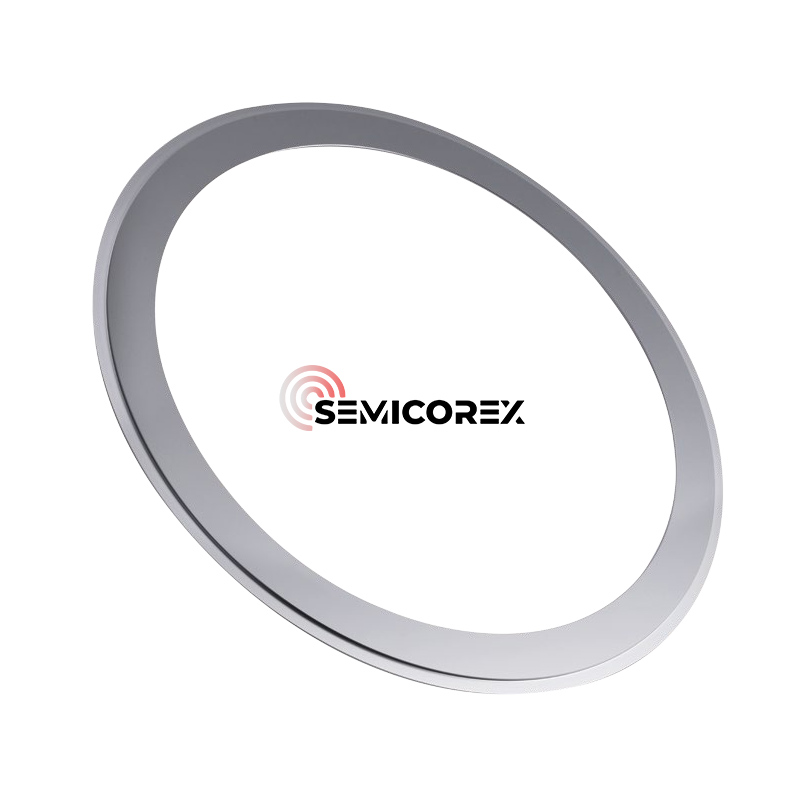

Normalmente localizado fora do eletrodo, sua função principal é bloquear o transbordamento de plasma. Dependendo da estrutura, também pode funcionar como parte do eletrodo. Os materiais comuns incluem CVD SiC ou silício monocristalino.

Semicorex oferece alta qualidadeSiC CVDeSilícioAnéis de gravação com base nas necessidades dos clientes. Se você tiver alguma dúvida ou precisar de detalhes adicionais, não hesite em entrar em contato conosco.
