Molde de grafite de vidro dobrado a quente

Devido à sua estrutura cristalina única, o molde de grafite de vidro dobrado a quente Semicorex possui uma série de propriedades especiais, incluindo resistência a altas temperaturas, condutividade térmica, condutividade elétrica, excepcional resistência ao choque, lubricidade, boa estabilidade química e resistência à corrosão.

1. Resistência a altas temperaturas:Grafitetem um ponto de fusão extremamente alto, 3850±50 graus Celsius no vácuo. Ao contrário dos materiais típicos resistentes a altas temperaturas, o grafite não amolece com o aumento da temperatura; na verdade, sua força aumenta.

2. Condutividade Térmica e Elétrica: A grafite apresenta excelente condutividade térmica e elétrica. Sua condutividade térmica é oposta à da maioria dos metais, possuindo um coeficiente de condutividade térmica muito elevado à temperatura ambiente.

A grafite tem condutividade térmica extremamente alta, aproximadamente um terço da do cobre, metade da do alumínio e duas vezes a do aço à temperatura ambiente.

3. Resistência excepcional ao choque térmico: A grafite exibe expansão anisotrópica, resultando em um pequeno coeficiente macroscópico de expansão. Sob mudanças bruscas de temperatura, a mudança de volume do grafite é mínima; juntamente com sua excelente condutividade térmica, o grafite demonstra excelente resistência ao choque térmico.

4. Grafite Lubrificante: A estrutura intercamada é caracterizada pelas forças de van der Waals, resultando em ligação fraca e conferindo-lhe propriedades lubrificantes. A lubricidade do grafite depende do tamanho dos flocos de grafite. Flocos maiores resultam em menor coeficiente de atrito e melhor lubrificação.

5. Boa estabilidade química e resistência à corrosão: A grafite apresenta excelente estabilidade química à temperatura ambiente e não é afetada por ácidos fortes, álcalis fortes e solventes orgânicos; também possui resistência à corrosão extremamente forte.

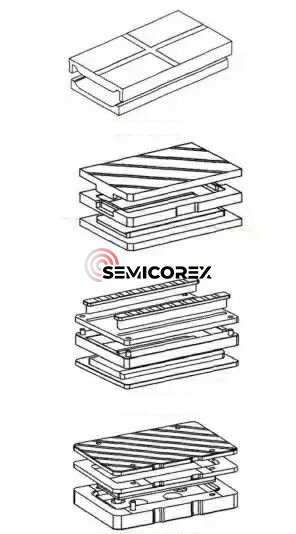

Os designs comuns de moldes de grafite de vidro dobrado a quente incluem designs de dois modos, três modos, multimodos e multimodos com esferas de vidro. Geralmente, o vidro curvo único usa designs de dois ou três modos, enquanto o vidro curvo duplo ou mais complexo usa designs multimodo ou multimodo com esferas de vidro.

A taxa de rendimento do vidro 3D dobrado a quente continua sendo uma grande dor de cabeça para a maioria dos fabricantes. Um fator significativo que afeta o rendimento é o pite, que geralmente é atribuído a três causas principais:

1) O molde de grafite de vidro dobrado a quente não atende aos requisitos de dobra a quente. Seu tamanho de partícula (geralmente necessário ser de 4 μm ou menor) é muito grande, resultando em poros visíveis. Depois que o vidro amolece, essas partículas grandes e poros criam saliências facilmente.

2) O pó de grafite se desprende excessivamente devido às matérias-primas, ao processamento e ao ambiente de uso. Essas partículas de pó ficam presas entre as superfícies de formação, causando saliências no vidro.

3) Durante a curvatura a quente, gases escapam do vidro e do grafite em altas temperaturas. Se o gás escapar mal, inchaços mais visíveis aparecerão em áreas com alta emissão de gás.

Todas as três causas exigem controle meticuloso sobre a seleção, processamento, armazenamento e uso degrafite.A terceira causa pode ser abordada através de melhorias no projeto do molde, especificamente adicionando orifícios de ventilação ou canais de ventilação específicos. O projeto dos canais de ventilação segue dois princípios: garantir um fluxo de ar suave entre a câmara de formação e o ambiente externo e minimizar a entrada de grandes partículas estranhas na câmara de formação.

O molde de grafite de vidro dobrado a quente Semicorex possui ampla experiência e uma equipe técnica que pode solucionar este problema na medida do possível para atingir os objetivos desejados pelo cliente.
