Comparação de três anéis de foco convencionais

Os anéis de foco são peças anulares de precisão normalmente instaladas ao redor do mandril de wafer do equipamento de gravação a plasma e são diretamente expostas ao plasma de alta energia durante o processo de gravação. Sua função principal é atuar como peças de sacrifício para garantir resultados de gravação uniformes em toda a superfície do wafer. Devido ao efeito de borda, os campos elétricos distorcem e divergem acentuadamente nas bordas do wafer, tornando a densidade e a energia do plasma muito inconsistentes com o centro do wafer, arruinando assim a uniformidade da gravação. Os anéis de foco resolvem esse problema por meio de três mecanismos principais listados abaixo:

1. Otimização de Campo Elétrico

Os anéis de foco, colocados ao redor do wafer, atuam como uma rampa tampão de campo elétrico para elevar os limites físicos e elétricos do wafer. Essa configuração equilibra o revestimento de plasma na borda do wafer, direcionando os íons para bombardear a superfície do wafer em ângulos ideais, garantindo assim uma precisão de gravação consistente entre a borda e o centro do wafer.

2. Mecanismo de proteção de componentes principais

Como peças de sacrifício no sistema de gravação, os anéis de foco suportam o bombardeio direto de plasma de alta energia. Eles podem proteger componentes caros, como mandris eletrostáticos, contra danos, o que prolonga muito a longevidade dos componentes e reduz suas despesas de manutenção.

3. Manutenção de correspondência térmica e elétrica

Alguns anéis de foco podem facilitar a distribuição uniforme de calor ou a formação de um campo elétrico bem combinado com o wafer com condutividade elétrica personalizada, criando assim um ambiente de processamento extremamente estável para gravação de alta precisão.

Comparação de três materiais de anel de foco amplamente utilizados

Quartzo, silício e carboneto de silício são os três materiais dominantes para a fabricação de anéis de foco. Abaixo está uma análise detalhada de seus respectivos pontos fortes, desvantagens e aplicações típicas.

1. Anel de foco de quartzo (opção tradicional)

A. Vantagens e desvantagens

Anéis de foco de quartzoexibem baixo custo operacional, comportamento estável em campos de alta frequência e isolamento dielétrico superior em. No entanto, as suas limitações não podem ser ignoradas. O quartzo possui baixa dureza mecânica, portanto os anéis de foco de quartzo são propensos à deformação sob condições de alta temperatura. Eles também oferecem baixa resistência à pulverização catódica de íons com uma taxa de corrosão extremamente alta quando expostos a plasma à base de flúor, o que pode causar riscos de contaminação aos processos de produção.

B. Cenários adequados

Esses anéis funcionam para gravadores RIE de baixo bombardeio, suportando processos de médio a baixo nível a 28 nm e acima. Eles não podem atender aos requisitos estritos de baixa contaminação e longa vida útil para nós avançados.

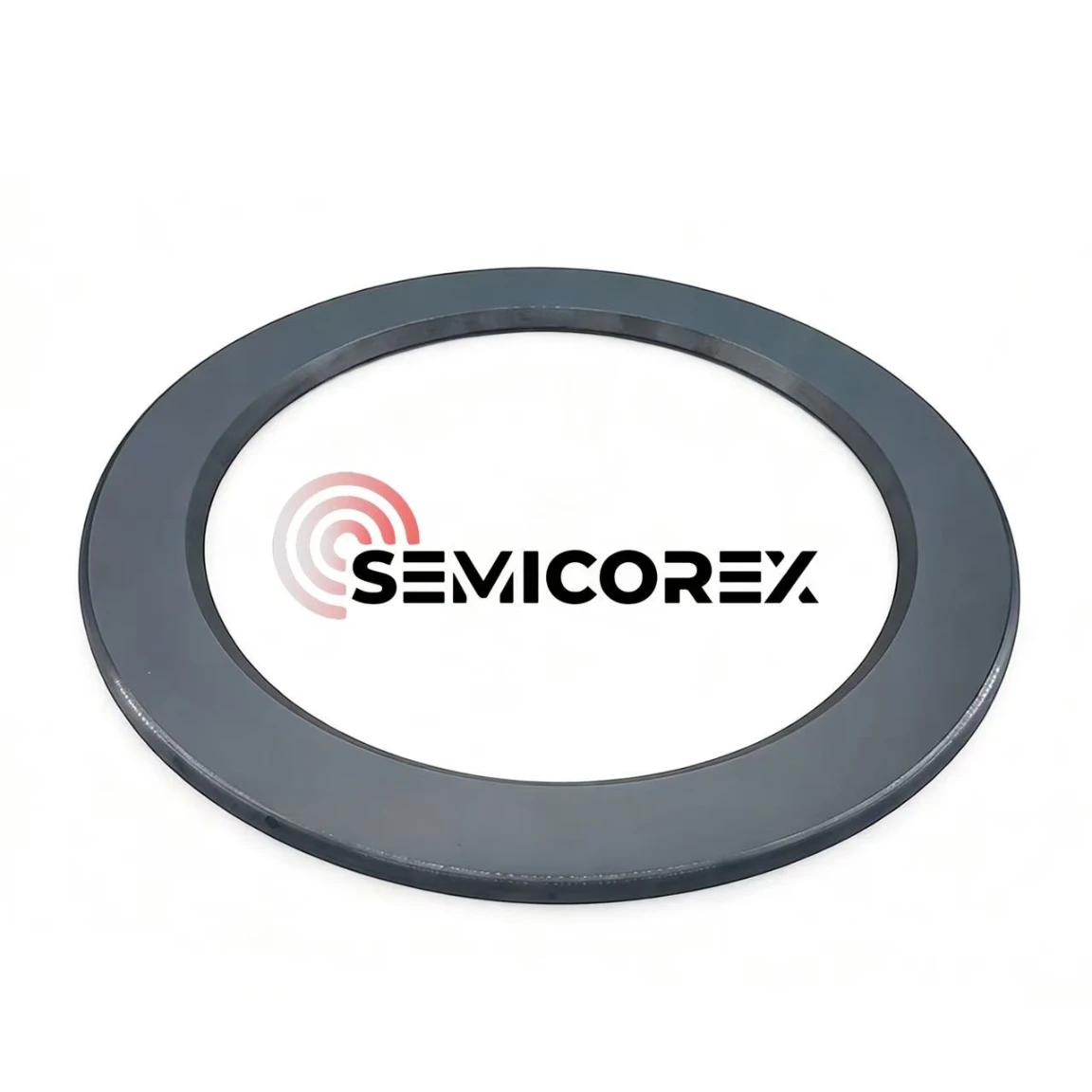

2. Anel de foco de silicone

A. Vantagens e desvantagens

Anéis de foco de silíciosão feitos do mesmo material que os wafers de silício, oferecendo coeficientes de expansão térmica e propriedades elétricas bem combinados. Eles toleram temperaturas de até 1600°C e ajudam a manter uma distribuição uniforme do plasma. Ainda assim, o silício tem um desempenho ruim contra a gravação com plasma de flúor. Ele gera facilmente SiF₄ volátil, desgasta-se rapidamente e provoca desvios frequentes no processo e tempo de inatividade não planejado. É necessária substituição frequente – os anéis de silício monocristalino geralmente precisam ser trocados a cada 10 a 12 dias.

B. Cenários adequados

Os anéis de silício já foram padrão nas linhas de gravação de semicondutores, mas estão sendo gradualmente substituídos por variantes de SiC. Eles permanecem em uso para processos de fabricação legados de médio a baixo custo e sensíveis ao custo.

3. Anel de foco de carboneto de silício (escolha premium de alto desempenho)

A. Vantagens e desvantagens

Anéis de foco de carboneto de silíciopossuem uma dureza Mohs de 9,5 e mantêm uma resistência à flexão de 500 a 600 MPa mesmo a 1400°C. Enquanto isso, seu coeficiente de expansão térmica combina bem com os wafers de silício, oferecendo excelente resistência ao choque térmico para suportar ciclos térmicos rápidos, otimizando significativamente a uniformidade de gravação nas bordas dos wafers. Mais importante ainda, o SiC possui excepcional resistência à corrosão contra Ar, F, Cl e outros produtos químicos de plasma. Sua taxa de corrosão no plasma de flúor é quase zero. Os anéis de foco de carboneto de silício proporcionam uma vida útil 2 a 3 vezes maior do que as versões de silício, o que aumenta muito a eficiência geral do equipamento. O carboneto de silício de alta pureza cultivado por CVD atinge níveis de pureza acima de 99,9995%, reduzindo drasticamente os riscos de contaminação por partículas e elementos.

No entanto, os anéis de foco de carboneto de silício apresentam desvantagens. Dada a extrema dureza do carboneto de silício, a fabricação de anéis de foco de carboneto de silício requer ferramentas de corte de diamante. E seus procedimentos de usinagem complexos e demorados aumentam significativamente o custo inicial de compra.

B. Cenários adequados

Os anéis de foco de carboneto de silício servem como a opção ideal para processos de fabricação avançados, incluindo chips lógicos sub-14nm e dispositivos 3D NAND, e se destacam como a melhor escolha de material para a fabricação de dispositivos de energia de carboneto de silício.
