Principais aplicações de componentes cerâmicos de alumina no semicondutor

Contra o pano de fundo da expansão contínua da capacidade global de produção de semicondutores e do avanço incessante dos processos de fabricação, os equipamentos de fabricação de semicondutores exigem agora um desempenho sem precedentes de seus componentes principais. Durante o processamento de wafer, o interior das câmaras do equipamento é exposto a diversas condições operacionais adversas, incluindo bombardeio de plasma de alta energia, erosão por gás corrosivo, flutuações extremas de temperatura e controle de limpeza rigoroso. Os materiais metálicos e orgânicos tradicionais não conseguem mais oferecer um conjunto combinado de propriedades como resistência à corrosão, resistência a altas temperaturas, isolamento superior e baixa contaminação.

Como cerâmica avançada líder para aplicações de semicondutores, a cerâmica de alumina atinge um equilíbrio ideal entre custo, usinabilidade e desempenho geral. Apresentando alta dureza, excelente isolamento, excelente resistência à corrosão e baixa expansão térmica, eles atendem plenamente aos rigorosos requisitos para componentes de grande porte e alta resistência em embalagens de semicondutores e equipamentos de fabricação, e se tornaram materiais estruturais insubstituíveis na indústria.

Principais aplicações de componentes cerâmicos de alumina no semicondutor

1. Aplicações em Equipamentos de Litografia

A litografia é um dos processos mais sofisticados na fabricação de semicondutores, que impõe padrões extremamente rígidos de precisão e limpeza de posicionamento de movimento. A cerâmica de alumina é amplamente utilizada em mandris de wafer, estágios de cerâmica, precisãomanuseio de armase outras partes importantes.

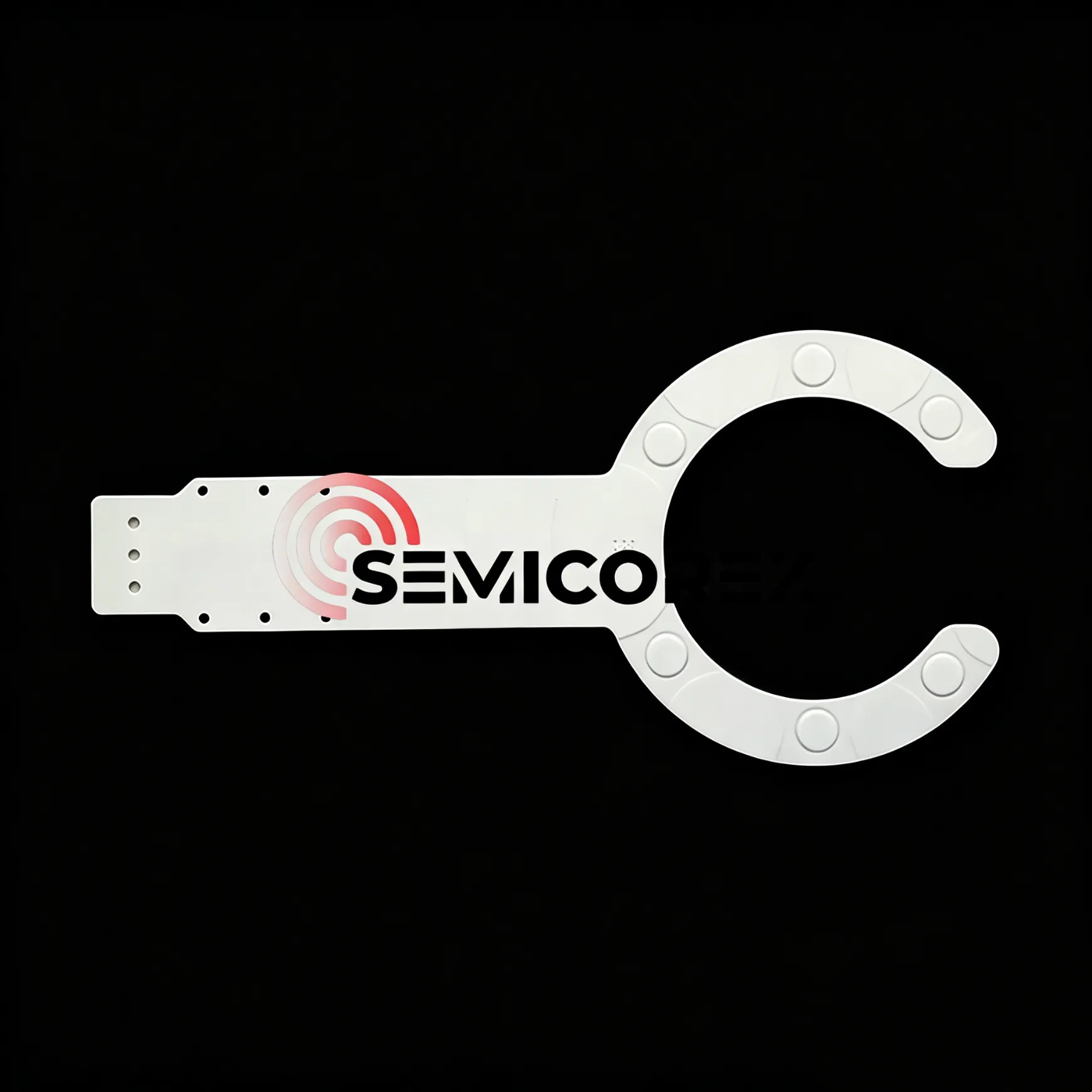

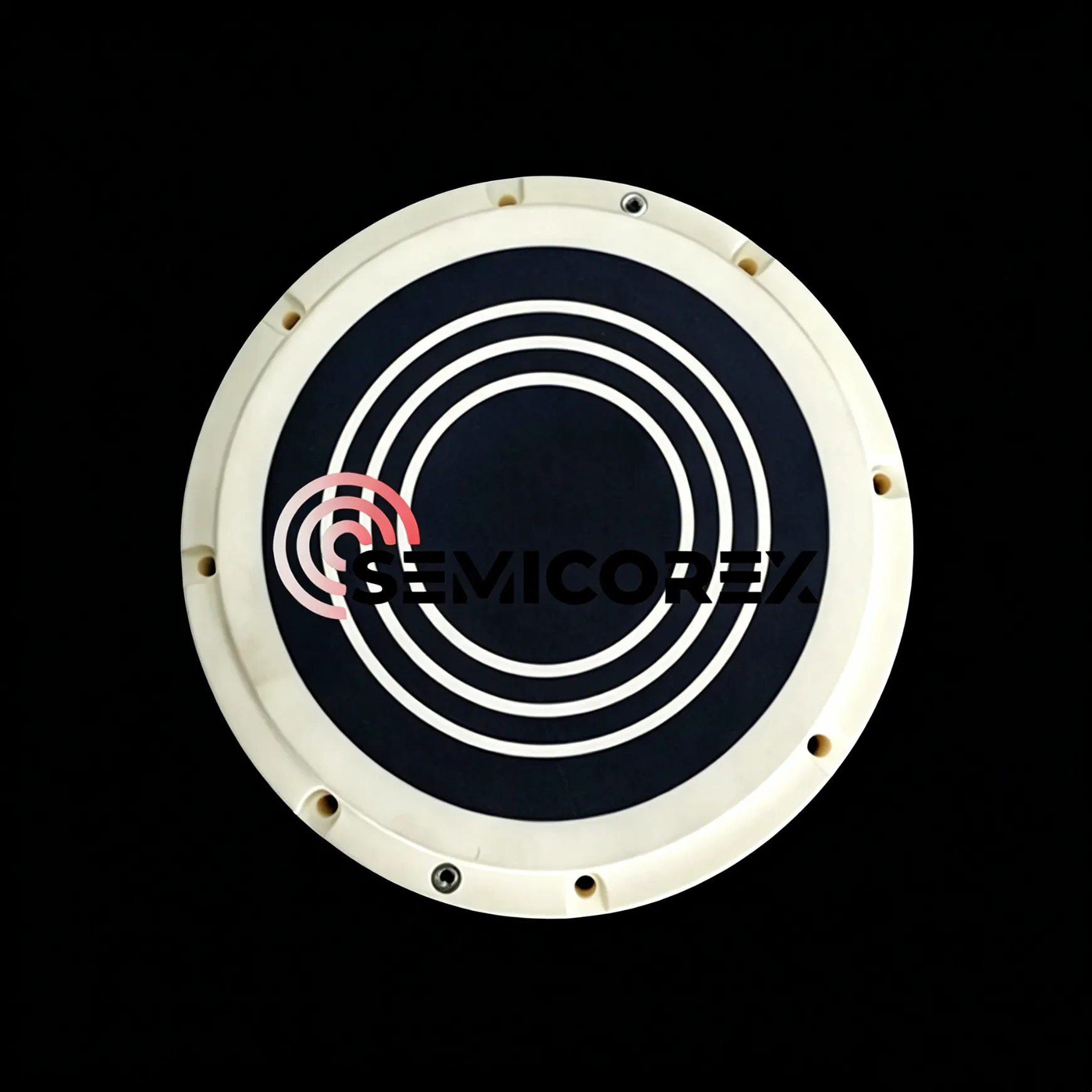

Para o transporte de wafers, cerâmicas de alumina são adotadas para fabricar braços robóticos. Embora a cerâmica de carboneto de silício seja teoricamente ideal para tais componentes, os braços cerâmicos de alumina oferecem uma relação custo-benefício superior graças aos menores custos de material e à usinagem mais fácil. Nos processos de polimento de wafer, as cerâmicas de alumina são amplamente aplicadas em placas de polimento, plataformas condicionadoras emandril de vácuoS.

A precisão do posicionamento dos estágios de litografia e dos sistemas de transferência de wafer impacta diretamente a precisão da sobreposição e o rendimento da produção. Graças à sua alta rigidez, baixa expansão térmica e excelente resistência à vibração, a cerâmica de alumina ajuda os sistemas de movimento a manter uma operação de alta precisão a longo prazo em altas velocidades. Enquanto isso, o material satisfaz requisitos rigorosos de salas limpas, incluindo desempenho livre de partículas, não magnetismo e baixa emissão de gases.

2. Aplicações em Equipamentos de Gravura

A gravação é um processo central de fabricação de semicondutores, onde o plasma de alta energia remove seletivamente o material de áreas designadas nas superfícies do wafer. Gerado por halogênio ionizado e gases inertes, o plasma não atua apenas nos wafers, mas também causa erosão física e química contínua nas paredes da câmara e nos componentes críticos. Isso leva a dois problemas principais: peças erodidas produzem partículas transportadas pelo ar que podem aderir aos wafers e causar curto-circuitos nos chips; além disso, o desgaste dos componentes acelera o envelhecimento do equipamento e reduz a vida útil.

A alumina (Al₂O₃) possui alta rigidez dielétrica e resistência química superior, mantendo desempenho estável sob intensa exposição ao plasma. É um dos materiais mais utilizados para proteção contra gravação a plasma. Revestimentos de alumina de alta pureza e cerâmicas de alumina sólida são comumente usados ​​para proteger câmaras de gravação e componentes internos. Além das estruturas de câmara, as cerâmicas de alumina também são adotadas para gásbicos, placas de distribuição de gás e anéis de retenção de wafer em equipamentos de processamento de plasma.

3. Aplicações em Equipamentos CMP

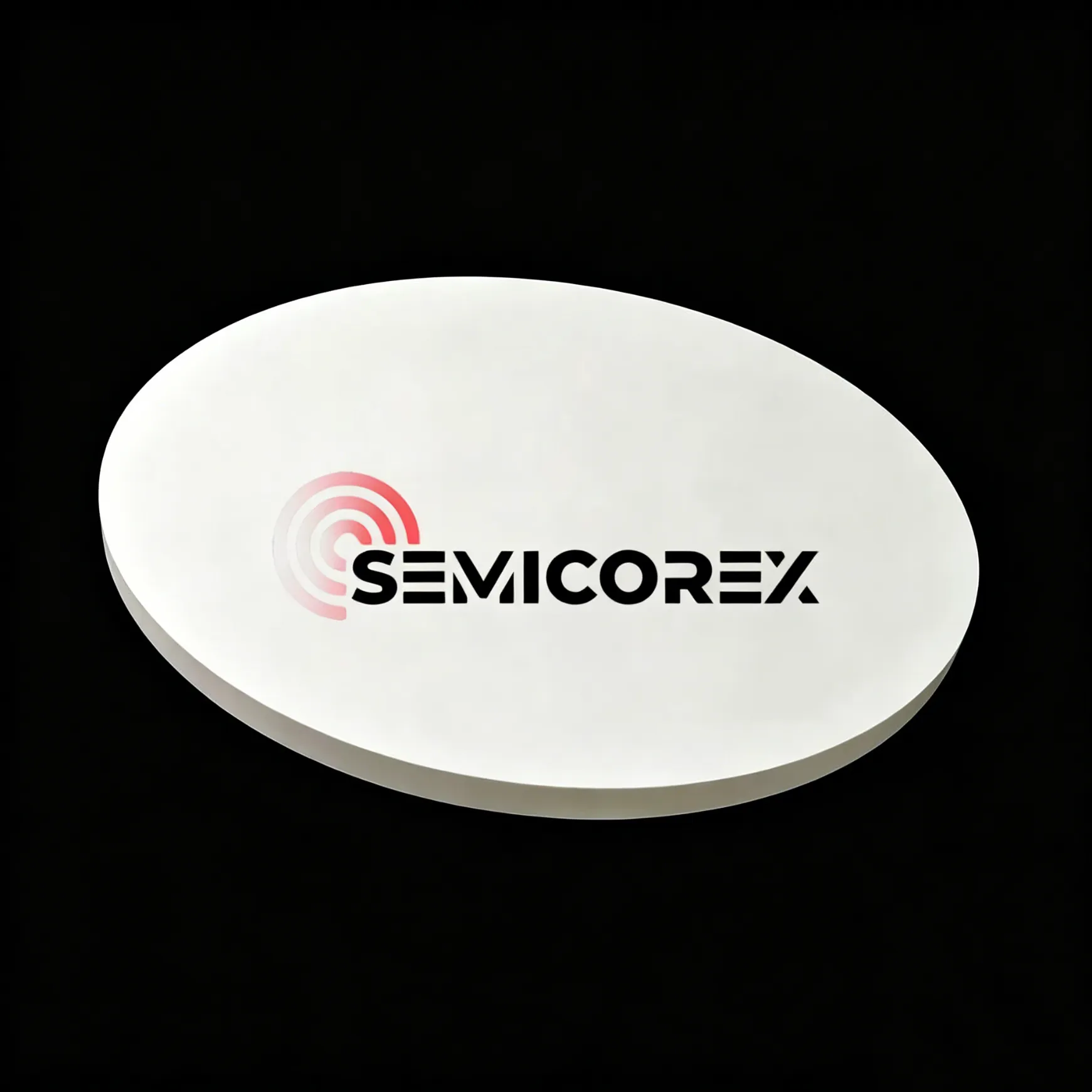

No Polimento Químico-Mecânico (CMP), as partículas abrasivas na lama causam atrito e desgaste constantesplacas de polimentoe etapas. Dada a sua excepcional dureza e resistência ao desgaste, as cerâmicas de alumina são amplamente utilizadas em mesas de polimento de cerâmica, placas de polimento, placas de lapidação e efetores finais.

A excelente dureza superficial das mesas de polimento de alumina garante planicidade consistente após o processamento de grandes lotes de wafers, o que é fundamental para o controle preciso da planaridade da superfície do cavaco.

4. Aplicações em embalagens de semicondutores

Nas embalagens de semicondutores, as cerâmicas de alumina são amplamente fabricadas em substratos de embalagens, dissipadores de calor e placas de base para dispositivos eletrônicos de alta potência. Os substratos de circuito de alumina oferecem excelente isolamento, condutividade térmica decente, baixo coeficiente de expansão térmica e alta resistência mecânica, tornando-os uma escolha popular para embalagens eletrônicas. Os componentes de alumina para embalagens de chips simples apresentam excelente estanqueidade mesmo em temperaturas elevadas e são amplamente utilizados em ambientes eletrônicos a vácuo.

Além disso, as peças cerâmicas de alumina servem como componentes-chave em equipamentos back-end de semicondutores, como capilares cerâmicos para máquinas de colagem de fios, bicos cerâmicos e cartões de sonda para manipuladores de teste, todos os quais exigem precisão ultra-alta, grande resistência ao desgaste e isolamento elétrico confiável.
