O que é tecnologia de implantação de íons semicondutores?

Como é queImplante de íonsaçãoTrabalhar?

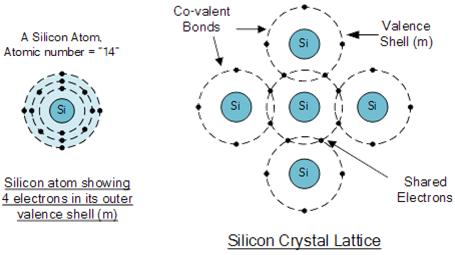

Na fabricação de semicondutores, a implantação iônica envolve o uso de aceleradores de alta energia para injetar átomos de impureza específicos, como arsênico ou boro, em umsubstrato de silício. O silício, posicionado no 14º lugar na tabela periódica, forma ligações covalentes ao compartilhar seus quatro elétrons externos com átomos vizinhos. Este processo altera as propriedades elétricas do silício, ajustando as tensões limiares do transistor e formando estruturas de fonte e dreno.

Certa vez, um físico ponderou sobre os efeitos da introdução de diferentes átomos na rede do silício. Ao adicionar arsênico, que possui cinco elétrons externos, um elétron permanece livre, aumentando a condutividade do silício e transformando-o em um semicondutor do tipo n. Por outro lado, a introdução de boro, com apenas três elétrons externos, cria um buraco positivo, resultando em um semicondutor do tipo p. Este método de incorporação de diferentes elementos na rede de silício é conhecido como implantação iônica.

Quais são os componentesImplantação IônicaEquipamento?

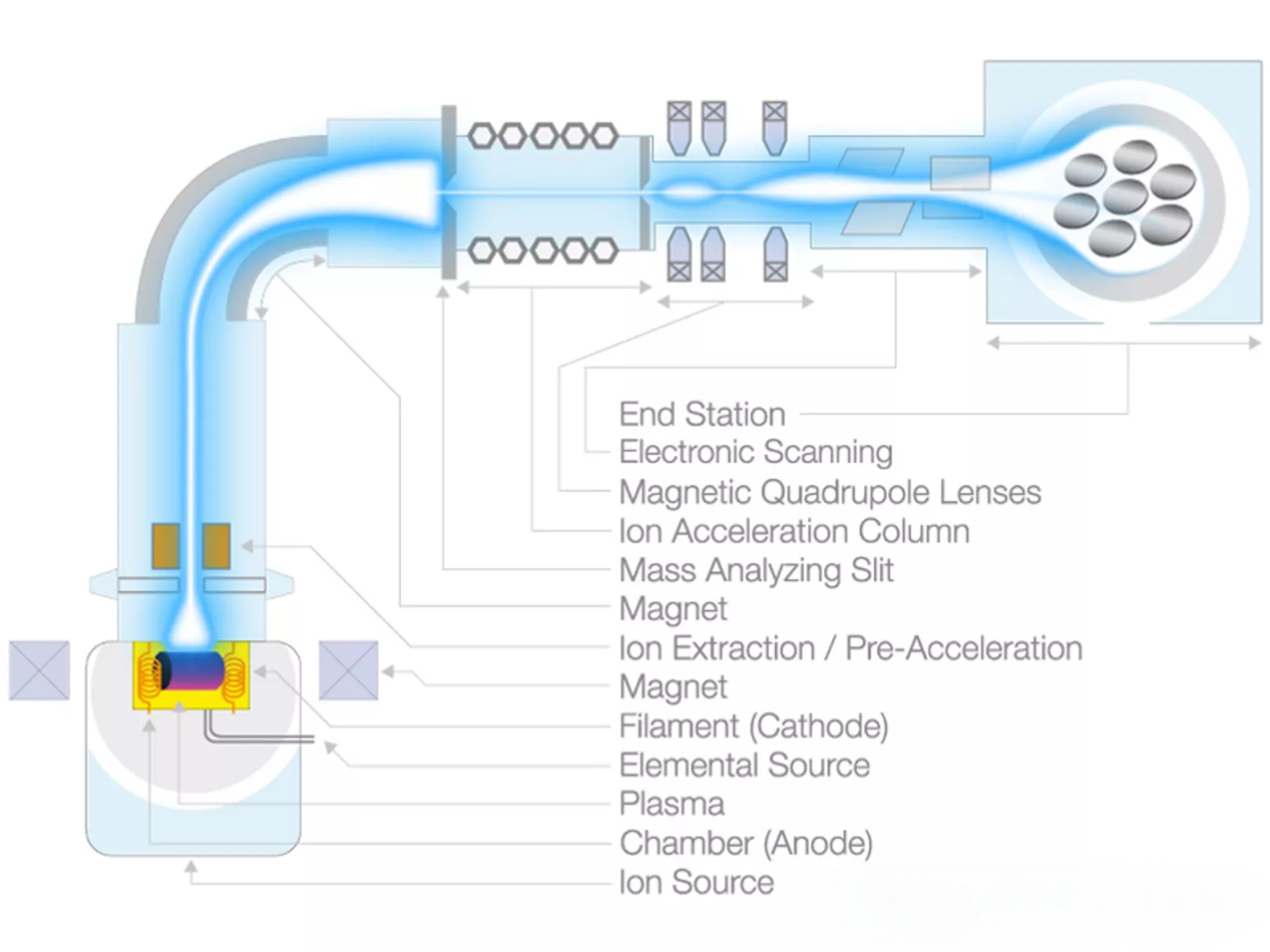

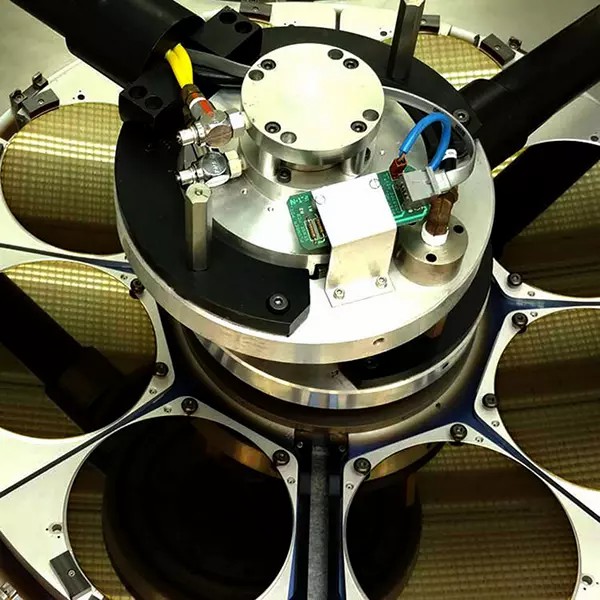

O equipamento de implantação iônica consiste em vários componentes principais: uma fonte de íons, um sistema de aceleração elétrica, um sistema de vácuo, um ímã de análise, um caminho de feixe, um sistema de pós-aceleração e uma câmara de implantação. A fonte de íons é crucial, pois retira elétrons dos átomos para formar íons positivos, que são então extraídos para formar um feixe de íons.

Este feixe passa por um módulo de análise de massa, isolando seletivamente os íons desejados para modificação do semicondutor. Após a análise de massa, o feixe de íons de alta pureza é focado e moldado, acelerado até a energia necessária e varrido uniformemente através dosubstrato semicondutor. Íons de alta energia penetram no material, incorporando-se na rede, o que pode criar defeitos benéficos para certas aplicações, como isolar regiões em chips e circuitos integrados. Para outras aplicações, ciclos de recozimento são usados ​​para reparar danos e ativar dopantes, melhorando a condutividade do material.

Quais são os princípios da implantação iônica?

A implantação iônica é uma técnica para introdução de dopantes em semicondutores, desempenhando um papel vital na fabricação de circuitos integrados. O processo envolve:

Purificação de íons: Os íons gerados a partir da fonte, carregando diferentes números de elétrons e prótons, são acelerados para formar um feixe de íons positivos/negativos. As impurezas são filtradas com base na relação carga/massa para atingir a pureza iônica desejada.

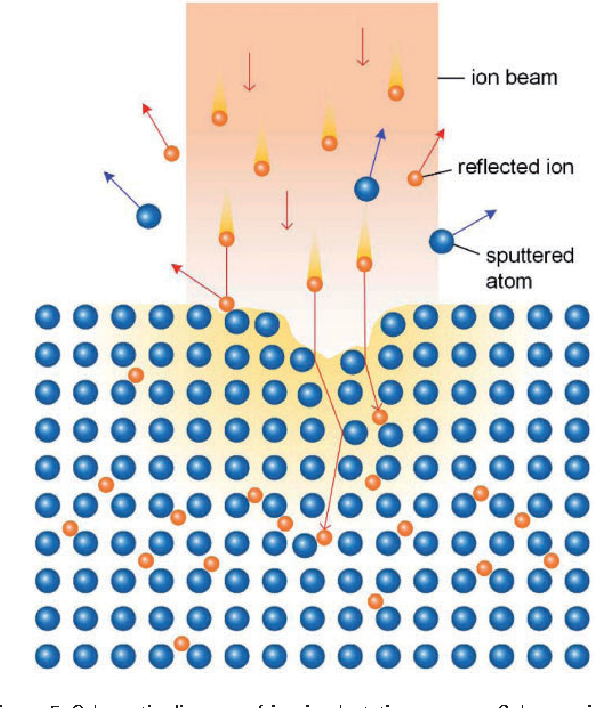

Injeção de íons: O feixe de íons acelerado é direcionado em um ângulo específico para a superfície do cristal alvo, irradiando uniformementea bolacha. Depois de penetrar na superfície, os íons sofrem colisões e espalhamentos dentro da rede, acabando por se depositar em uma determinada profundidade, modificando as propriedades do material. A dopagem padronizada pode ser obtida usando máscaras físicas ou químicas, permitindo modificações elétricas precisas de áreas específicas do circuito.

A distribuição de profundidade esperada dos dopantes é determinada pela energia do feixe, pelo ângulo e pelas propriedades do material do wafer.

Quais são as vantagens e limitações deImplantação Iônica?

Vantagens:

Ampla gama de dopantes: Quase todos os elementos da tabela periódica podem ser usados, com alta pureza garantida pela seleção precisa de íons.

Controle preciso: A energia e o ângulo do feixe de íons podem ser controlados com precisão, permitindo profundidade precisa e distribuição de concentração de dopantes.

Flexibilidade: A implantação iônica não é limitada pelos limites de solubilidade do wafer, permitindo concentrações mais altas do que outros métodos.

Dopagem Uniforme: A dopagem uniforme em grandes áreas é alcançável.

Controle de temperatura: A temperatura do wafer pode ser controlada durante a implantação.

Limitações:

Profundidade Rasa: Normalmente limitada a cerca de um mícron da superfície.

Dificuldades com implantação muito superficial: Feixes de baixa energia são difíceis de controlar, aumentando o tempo e o custo do processo.

Danos à rede: Os íons podem danificar a rede, exigindo recozimento pós-implantação para reparar e ativar dopantes.

Alto Custo: Os custos de equipamentos e processos são significativos.
