Principais tipos de oxidação térmica

Na fabricação de dispositivos semicondutores de última geração, os filmes de SiO₂ são normalmente formados por meio de processos de oxidação para tratamento de superfície de substrato, e suas aplicações comuns incluem camadas de barreira dopante, camadas de isolamento de superfície, camadas de óxido de porta, óxidos de campo e óxidos de sacrifício. Como os principais processos na fabricação de wafers, com base na atmosfera de oxidação, a oxidação térmica é classificada em oxidação seca, oxidação úmida com oxigênio e oxidação a vapor.

Oxidação Seca

A oxidação a seco é realizada através da introdução de oxigênio puro e seco na câmara de reação. Em altas temperaturas, as moléculas de oxigênio reagem com os átomos de silício na superfície do wafer para formar uma camada inicial de SiO₂, bloqueando o contato direto entre as moléculas de oxigênio e a superfície de silício. No processo de oxidação subsequente, as moléculas de oxigênio devem se difundir através da camada existente de SiO₂ para alcançar a interface Si/SiO₂ para reação adicional. Por esta razão, a interface Si/SiO₂ está em constante mudança, o que resulta em SiOₓ incompleto entre a camada final de óxido e o substrato, levando ainda à formação de estados de interface. A camada de SiO₂ formada pela oxidação a seco apresenta estrutura densa, uniformidade superior e excelente repetibilidade do processo. Eles se ligam firmemente ao fotorresistente não polar, evitam a descamação do fotorresistente e garantem excelente resolução de litografia, tornando-os a melhor escolha para camadas de óxido em contato com o fotorresiste.

A oxidação dopada com cloro é uma variante da oxidação seca. Durante o processo, uma pequena quantidade de compostos gasosos contendo cloro, como cloro gasoso, cloreto de hidrogênio, tricloroetileno ou tricloroetano, é adicionada ao oxigênio seco. O cloro se incorpora à camada de óxido e se acumula próximo à interface SiO₂/Si. Ele captura íons móveis (por exemplo, íons de sódio) e os desativa. Enquanto isso, o cloro forma complexos Cl-Si-O na interface, que neutralizam as cargas da interface e preenchem as lacunas de oxigênio. Isso reduz a densidade do estado da interface e minimiza defeitos no filme de SiO₂. Em altas temperaturas, o cloro reage com impurezas acumuladas em fornos de oxidação usados ​​há muito tempo para formar compostos voláteis que são expelidos para fora da câmara. A oxidação dopada com cloro reduz assim as impurezas no silício, reduz os centros de recombinação e aumenta a vida útil dos portadores minoritários.

Oxidação a Vapor

A oxidação a vapor utiliza vapor de água dentro da câmara de reação. O vapor de água é gerado a partir de água deionizada de alta pureza ou da reação de combustão de hidrogênio e oxigênio gasoso. Em altas temperaturas, o vapor de água reage com o silício na superfície do wafer para formar a camada inicial de SiO₂. As moléculas de água reagem primeiro com o SiO₂ da superfície para formar grupos silanol (Si-OH). Esses grupos se difundem através da camada de óxido até a interface SiO₂/Si e continuam reagindo com os átomos de silício. A maior parte do hidrogênio gerado escapa da interface, enquanto uma porção se combina com o oxigênio para formar grupos hidroxila (-OH).

O filme de SiO₂ produzido pela oxidação a vapor possui uma estrutura de silanol com átomos de oxigênio sem ponte, onde cada átomo de oxigênio se liga a apenas um átomo de silício. Tais filmes de óxido são menos densos e apresentam baixa repetibilidade do processo. Os grupos hidroxila absorvem prontamente a umidade e tornam o filme polar, levando a uma má adesão com fotorresiste não polar e frequente levantamento do fotorresiste. Devido à sua estrutura solta, a oxidação a vapor ocorre muito mais rapidamente do que a oxidação a seco.

Oxidação de oxigênio úmido

Para a oxidação úmida do oxigênio, o gás oxigênio passa através da água deionizada aquecida de alta pureza antes de entrar na câmara de reação, de modo que o oxigênio carregue uma certa concentração de vapor d'água. O teor de vapor de água é determinado pela temperatura e vazão do gás. Este processo combina as características da oxidação a seco e da oxidação a vapor. Sua taxa de oxidação é maior que a oxidação a seco, mas menor que a oxidação a vapor. Em termos de qualidade do filme, a oxidação com oxigênio úmido é inferior à oxidação a seco, mas superior à oxidação com vapor.

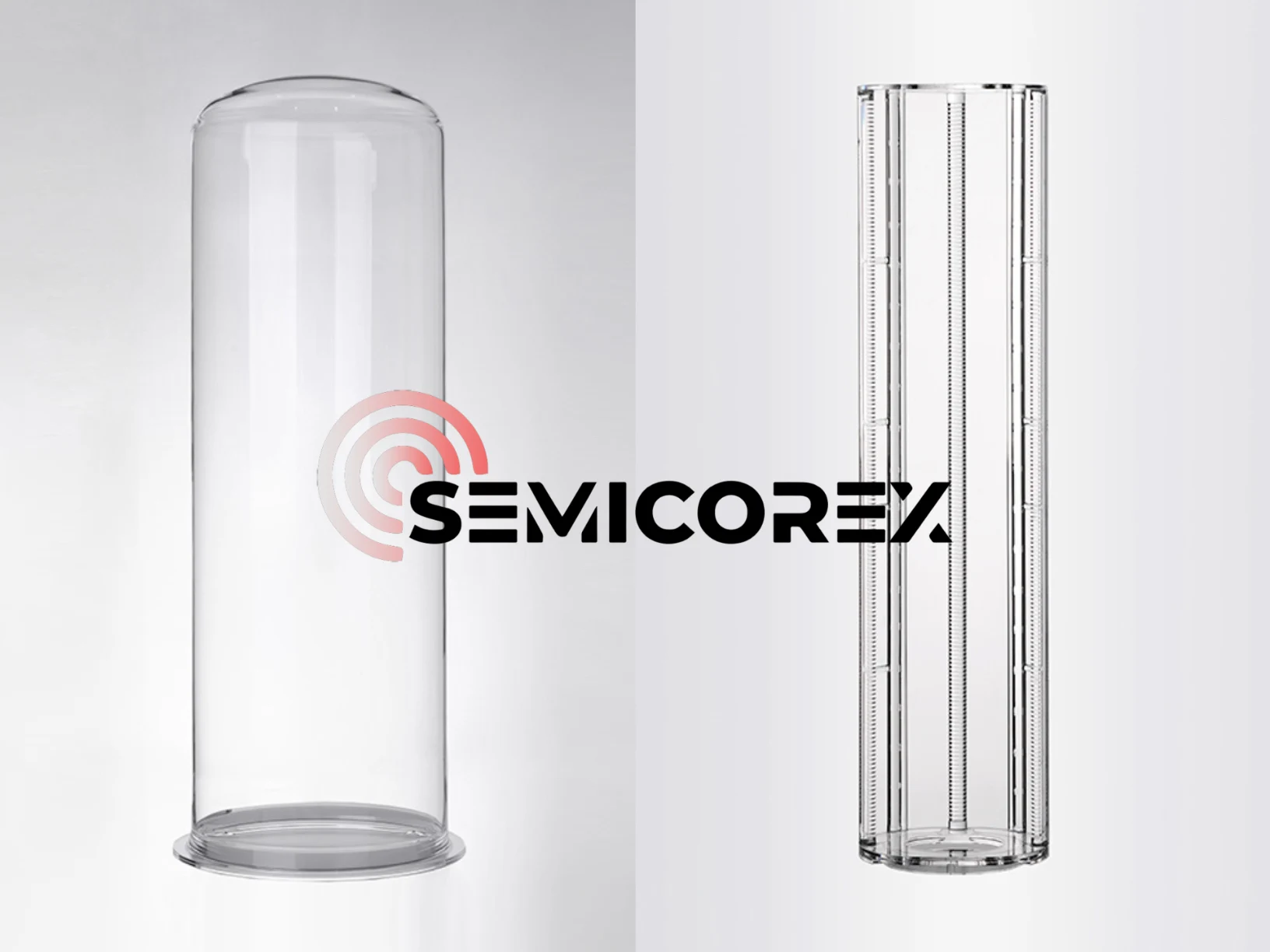

Semicorex oferece alta qualidadebarcos de quartzoetubos de quartzopara processos de oxidação térmica. Se você tiver alguma dúvida ou precisar de detalhes adicionais, não hesite em entrar em contato conosco.
