Por que os revestimentos CVD SiC são essenciais para os susceptores de grafite MOCVD?

Na fabricação de chips LED, a epitaxia MOCVD serve como o processo central que determina a eficiência luminosa. Durante a produção, os susceptores de grafite contendo substratos de safira ou silício operam sob ciclos térmicos repetidos a temperaturas próximas a 1.000°C em atmosferas corrosivas. Consequentemente, o desempenho dos susceptores de grafite impacta diretamente a eficiência da epitaxia, a uniformidade da epitaxia e o rendimento final dos dispositivos acabados. Depositar um revestimento CVD SiC em susceptores de grafite tornou-se a principal solução da indústria. Este artigo elabora brevemente a lógica por trás desse design.

O que acontece ao usar susceptores de grafite não revestidos?

Grafiteé um excelente material para suporte a altas temperaturas, mas tem três desvantagens inerentes que se agravam drasticamente dentro das câmaras MOCVD:

1. Corrosão Química em Altas Temperaturas

Os processos MOCVD introduzem amônia, hidrogênio e precursores metal-orgânicos. Quando o grafite entra em contato com esses gases a quase 1.000°C, são produzidos hidrocarbonetos e até cianeto de hidrogênio. Isto causa corrosão contínua da superfície de grafite com desvio dimensional gradual, e os subprodutos da reação contaminam a camada epitaxial.

2. Liberação de gases de impurezas da estrutura porosa

Como o grafite apresenta uma estrutura inerentemente porosa, impurezas metálicas residuais, umidade adsorvida e oxigênio da produção são gradualmente liberados durante repetidos ciclos de aquecimento. Cada liberação desencadeia flutuações na concentração de impurezas de fundo da camada epitaxial, o que criará pontos de defeito inexplicáveis ​​visíveis nas curvas de rendimento.

3. Pulverização e deformação sob ciclagem térmica

Os susceptores MOCVD passam por vários ciclos de aquecimento e resfriamento diariamente. A grafite nua sofre redução da força de ligação entre as partículas da superfície sob repetidos choques térmicos, resultando em derramamento de pó. Partículas de carbono caindo em wafers epitaxiais levam à contaminação fatal por partículas.

Em suma, os susceptores de grafite não revestidos atuam como “bombas de impurezas” imprevisíveis que liberam continuamente contaminantes dentro das câmaras MOCVD.

Quais vantagens o revestimento CVD SiC oferece?

À medida que os processos de fabricação de semicondutores avançam para nós em escala nanométrica e até mesmo em escala atômica, traços de contaminantes superficiais, incluindo poluentes particulados e impurezas iônicas metálicas, degradarão ou até mesmo tornarão os dispositivos semicondutores finais completamente não funcionais. Isto impõe requisitos de desempenho muito mais rigorosos aos susceptores de grafite utilizados em processos epitaxiais. Contando com a avançada tecnologia de deposição química de vapor, um revestimento SiC uniformemente denso é depositado em susceptores de grafite. Este revestimento atua como uma armadura cerâmica protetora robusta e oferece as seguintes vantagens principais:

1. Proteção Física Confiável

O revestimento de SiC isola totalmente a base de grafite das atmosferas do processo, evitando que amônia e hidrogênio entrem em contato com a base de grafite e suprimindo a corrosão química. Enquanto isso, as impurezas presas dentro da matriz de grafite são seladas sob o revestimento e não podem penetrar na câmara.

2. Limpeza ultra-alta

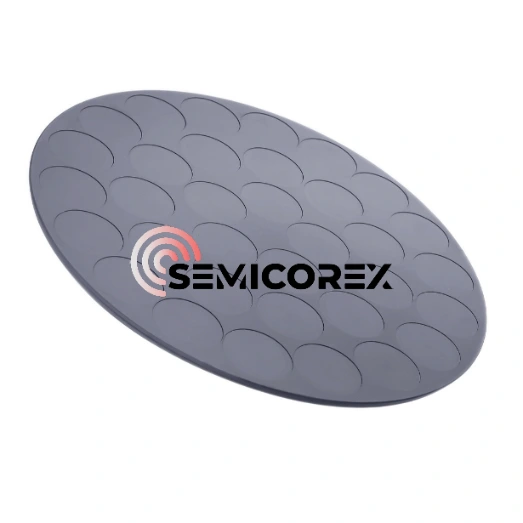

Os revestimentos CVD SiC de pureza atingem pureza de nível ppb (grau 9N, acima de 99,999995%), superando amplamente a maioria dos materiais de grafite. Isto significa que a contaminação do wafer peloSusceptor de grafite revestido com SiC CVDsuperfície é reduzida a um nível quase insignificante.

3. Resistência superior ao choque térmico

Os susceptores MOCVD tendem a sofrer danos devido a rápidas flutuações de temperatura. Através de ajustes de processo,SiC CVDos revestimentos podem aderir firmemente às bases de grafite e se adaptar ao coeficiente de expansão térmica do grafite, reduzindo efetivamente o risco de rachaduras causadas por mudanças extremas de temperatura.

4. Notável resistência à oxidação

Durante ambientes contendo oxigênio abaixo de 1600°C, um filme protetor ultrafino de SiO₂ se desenvolve naturalmente na superfície de revestimento dos susceptores de grafite revestidos com CVD SiC. Este revestimento CVD SiC pode evitar mais oxidação para corroer os susceptores internos de grafite, agindo como último recurso mesmo em circunstâncias terríveis, como uma entrada de ar não planejada durante o processo.
