Diferenças entre mandris a vácuo e mandris eletrostáticos

Como elos essenciais indispensáveis ​​na fabricação de semicondutores, a estabilidade e a precisão da tecnologia de retenção de wafer impactam diretamente na eficiência da produção de chips e na qualidade do dispositivo acabado. Os mandris a vácuo e os mandris eletrostáticos são as duas principais soluções de retenção de wafers para a fabricação de semicondutores. Embora ambos pertençam a mandris wafer, eles diferem muito em estrutura, características de desempenho e cenários aplicáveis.

1. Diferentes Princípios de Trabalho

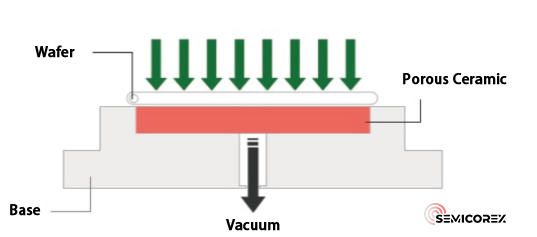

Mandris a vácuodependem da pressão negativa para manter os wafers no lugar. O ar é extraído por meio de tubulações conectadas a uma bomba de vácuo, formando pressão negativa sob o wafer para fixar firmemente os wafers ou substratos à superfície do mandril. A base do Chuck é usinada com precisão em cerâmica ou metal, e sua superfície de adsorção consiste em uma placa cerâmica porosa encaixada em um rebaixo na base, com sua periferia colada e selada à base.  Conectado a uma bomba de vácuo através de canais microporosos internos da placa cerâmica, o mandril gera uma zona de vácuo muito abaixo da pressão atmosférica, fixando assim o wafer firmemente.

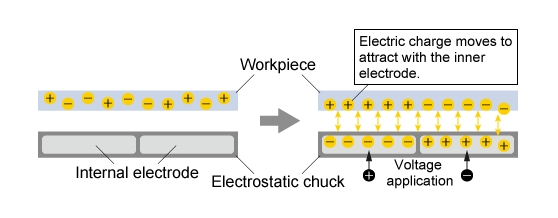

Os mandris eletrostáticos adotam uma estrutura central com eletrodos embutidos em uma base metálica, coberta por uma camada dielétrica cerâmica de alto desempenho. Eles geram um campo eletrostático em sua superfície para induzir cargas elétricas nas peças de trabalho, criando atração eletrostática para fixar wafers ou substratos. Quando a tensão é aplicada, um forte campo eletrostático se forma entre os eletrodos, dielétrico cerâmico ebolacha, fornecendo força de retenção de vários milhares a dezenas de milhares de Pascal para fixação estável de wafer.

2. Diferentes vantagens de desempenho

Os mandris a vácuo são compatíveis com wafers de diferentes dimensões e vários fluxos de trabalho de processo, proporcionando fixação estável de wafers durante o processamento. Comparados aos mandris eletrostáticos, eles apresentam baixos custos de fabricação e manutenção devido às suas estruturas internas relativamente simples.

No entanto, quando os wafers passam por processos que exigem operação em um ambiente de vácuo ou baixa pressão, como deposição química de vapor, os mandris a vácuo que dependem de diferenças de pressão não podem atender aos requisitos do processo. Além disso, quando os wafers são mantidos no lugar por mandris a vácuo, a pressão do ar pode causar a deformação do wafer, resultando em um ressalto após o processamento. Isto pode resultar em uma superfície ondulada, baixa planicidade e precisão de usinagem reduzida no wafer processado.

Mandris eletrostáticosadota adsorção sem contato, oferecendo força de fixação consistente e uniformemente distribuída. Isso evita efetivamente empenamento, distorção e danos do wafer, preservando excelente planicidade para maior precisão de usinagem. Equipados com resfriamento traseiro de hélio para distribuição uniforme de temperatura, os mandris eletrostáticos suportam regulação precisa da temperatura do wafer.

Por outro lado, os mandris eletrostáticos possuem estruturas complexas com padrões extremamente rígidos de planicidade de superfície, suavidade e microestruturas em escala micrométrica. A precisão em nível de mícron para micro-recursos cria altas barreiras técnicas na formulação de matérias-primas, sinterização e acabamento superficial. O controlo da temperatura continua a ser um desafio técnico central; ESCs dielétricos de nitreto de alumínio (AlN) para melhor dissipação de calor envolvem processos de produção ainda mais complicados. Requisitos técnicos multidimensionais rigorosos aumentam o preço do produto, e a inspeção e manutenção regulares dos sistemas eletrostáticos são obrigatórias para garantir uma operação estável.

3. Diferentes campos principais de aplicação

Com alta planicidade, paralelismo superior, textura densa e uniforme, alta resistência mecânica, permeabilidade ao ar uniforme e fácil recondicionamento, os mandris a vácuo são usados ​​para fixar e transportar peças planas e bem vedadas, como chapas metálicas e substratos plásticos. Na fabricação de semicondutores, eles atendem processos de desbaste, corte em cubos, moagem, limpeza e outros processos de tratamento de wafers, resolvendo efetivamente problemas comuns, incluindo indentações de wafers, quebra eletrostática de chips e contaminação por partículas.

Projetados para peças planas e não condutoras, os mandris eletrostáticos são transportadores de wafer ultralimpos, dedicados a ambientes de vácuo e plasma. Eles são amplamente implantados em processos de semicondutores de plasma e vácuo, incluindo gravação a seco, PECVD, CVD térmico, deposição física de vapor (PVD), implantação de íons e litografia ultravioleta extrema (EUVL).
