Sistema de campo térmico baseado em carbono

● 2026-07-02 ● - ● Deixe-me uma mensagem

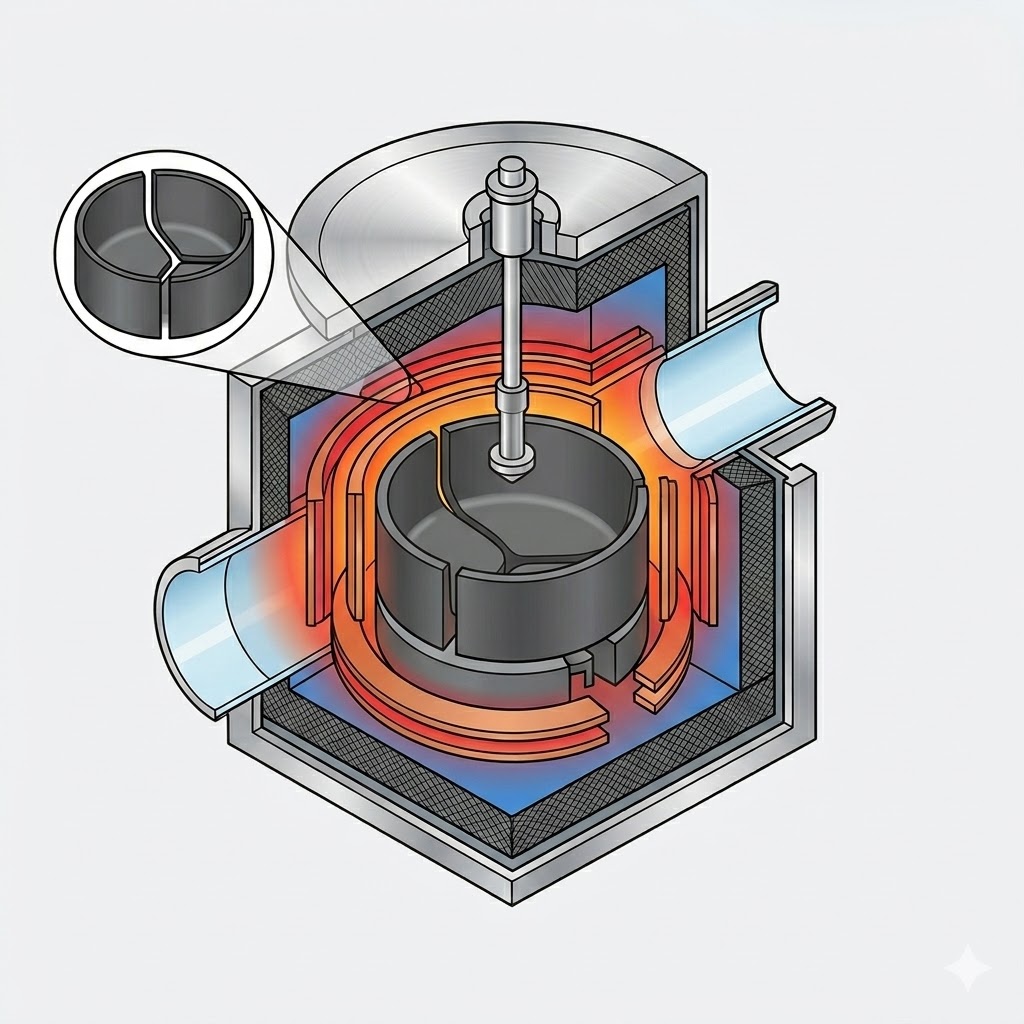

1. O papel dos campos térmicos baseados em carbono evoluiu de componentes de isolamento para reguladores de janela de processo

O valor de um campo térmico à base de carbono vai muito além do isolamento térmico tradicional. Nos modernos sistemas de crescimento de cristais, funciona como uma plataforma abrangente de controle de processos que influencia diretamente a qualidade dos cristais, a produtividade e os custos operacionais. Suas funções principais podem ser resumidas em quatro níveis:

Nível Funcional	Função Primária	Principais indicadores de desempenho

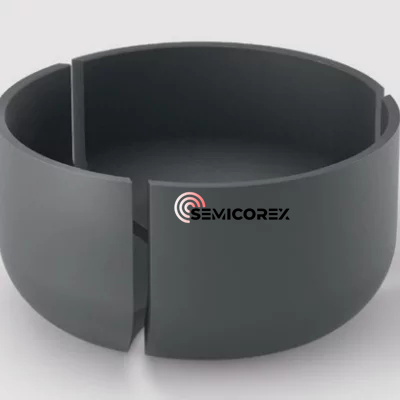

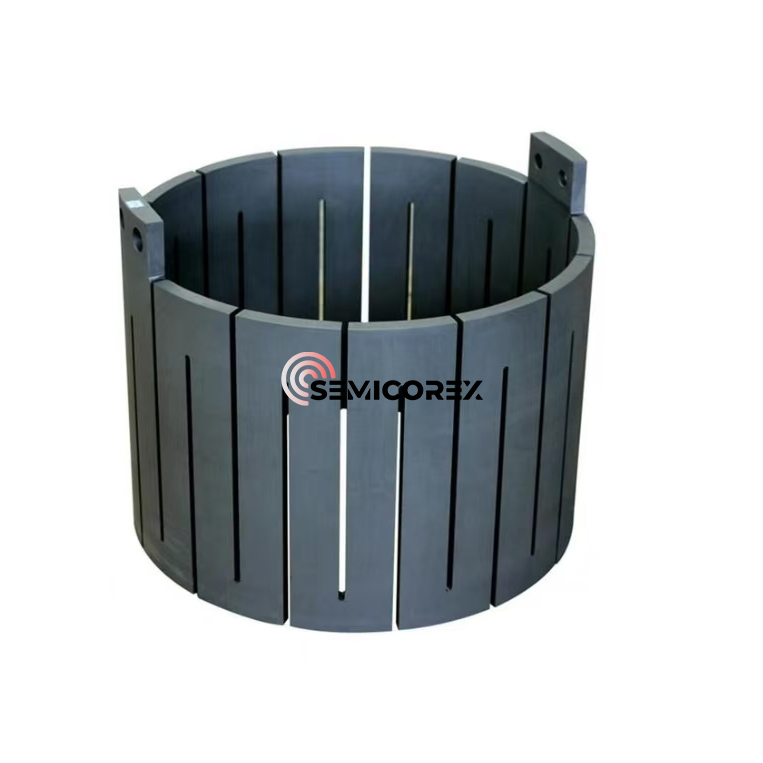

Apoio Estrutural	Suportacadinhos de quartzo, aquecedores, escudos térmicos, einsucilindros de laçãopara garantir a estabilidade mecânica de sistemas de campo térmico em grande escala.	Tamanho do forno, dimensões do campo térmico, tamanho do cadinho e capacidade de carga
Distribuição de Calor	Controla as vias de radiação, condução e convecção, regulando o equilíbrio térmico entre a interface de fusão e crescimento do cristal.	Gradiente de temperatura, formato da interface, taxa de extração e consumo de energia
Gerenciamento de fluxo de gás	Orienta o fluxo de argônio e, em sistemas SiC PVT, o transporte de material em fase de vapor enquanto remove espécies voláteis como SiO e CO.	Características do campo de fluxo, níveis de impurezas de oxigênio e carbono, formação de depósitos e vida útil do campo térmico
Controle de qualidade	Influencia a concentração de oxigênio, concentração de carbono, uniformidade de resistividade, densidade de deslocamento, distribuição de tensão e estabilidade da estrutura cristalina.	Compatibilidade com silício tipo N, controle de politipo SiC e gerenciamento de defeitos

As especificações de equipamentos disponíveis publicamente indicam que a tecnologia fotovoltaica de crescimento de cristais Czochralski (CZ) entrou em um novo estágio caracterizado por fornos maiores, campos térmicos maiores, maior capacidade de carga, extração inteligente de cristais e controle avançado de baixo oxigênio.

De acordo com as especificações publicadas, alguns sistemas avançados de crescimento de cristais apresentam um tamanho de câmara principal de Φ1700 × 2100 mm e suportam campos térmicos de até 42 polegadas de diâmetro. Os tamanhos de cadinho compatíveis incluem 33, 37, 40 e 42 polegadas, correspondendo a capacidades de carga de aproximadamente 700 kg, 1.000 kg, 1.200 kg e 1.300 kg, respectivamente.

Além disso, estes sistemas demonstram melhorias significativas na eficiência operacional, incluindo:

· Consumo de energia com crescimento de diâmetro constante tão baixo quanto 42 kW

· Consumo de água de resfriamento tão baixo quanto 20 m³/h

· Produção diária de cristais superior a 200 kg

· Compatibilidade com tecnologia Czochralski Contínua (CCz) e configurações de crescimento de cristal assistido por campo magnético

Esses desenvolvimentos indicam que o projeto do campo térmico se tornou um fator crítico na determinação da qualidade do cristal, da eficiência da produção e do custo geral de fabricação.

2. Dimensões do Forno

2.1 Fornos fotovoltaicos de crescimento de cristal único CZ

O dimensionamento dos fornos de crescimento de cristais CZ envolve muito mais do que simplesmente aumentar as dimensões do forno. O projeto bem-sucedido de fornos em grande escala requer otimização coordenada dos seguintes parâmetros:

· Diâmetro da câmara principal

· Altura da câmara auxiliar

· Dimensões da abertura da garganta

· Tamanho do cadinho

· Folga do escudo térmico

· Interfaces de alimentação

· Vácuo e vias de exaustão

A lógica típica de engenharia por trás do projeto de fornos em larga escala está resumida abaixo:

Parâmetro	Importância da Engenharia	Impacto no desempenho do campo térmico
Diâmetro da Câmara Principal	Determina o diâmetro máximo do campo térmico, a espessura do isolamento e as dimensões do aquecedor.	Câmaras maiores aumentam a inércia térmica, resultando em resposta mais lenta à temperatura.
Tamanho da abertura da garganta	Determina as dimensões permitidas de hastes de cristal, proteções térmicas, cilindros guia e conjuntos de eixo superior.	Uma garganta excessivamente pequena limita o campo térmico e a flexibilidade do projeto da estrutura de orientação de fluxo.
Altura da Câmara Auxiliar	Determina a capacidade de comprimento do cristal, o espaço de resfriamento e o tempo do ciclo de extração do cristal.	Maior altura suporta crescimento de cristal mais longo e maior potencial de produção.
Diâmetro do cadinho	Determina a capacidade de carga inicial, profundidade de fusão e área de dissolução de oxigênio.	Cadinhos maiores aumentam a produtividade, mas tornam o controle do oxigênio mais desafiador.
Interface de alimentação externa	Permite operações de OCz, CCz ou recarga múltipla.	Prolonga os ciclos de produção e aumenta a produção, mas também aumenta os riscos de acumulação de impurezas.

Duas métricas de cobrança diferentes devem ser distinguidas:

Capacidade de carga inicial

Isto se refere à quantidade de matéria-prima carregada no cadinho de uma só vez e é determinada diretamente pelo tamanho do cadinho. As especificações de equipamentos disponíveis publicamente normalmente indicam capacidades que variam de 700 kg a 1.300 kg.

Capacidade total de carga por campanha de forno

Isto inclui vários ciclos de recarga ou operações de alimentação contínua durante uma produção completa. Como resultado, o material total processado durante uma campanha de forno pode ser significativamente superior à carga inicial.

Por exemplo, comparações setoriais divulgadas em prospectos públicos indicam que:

· Um campo térmico de 32 polegadas pode processar até 3.000 kg de material por campanha de forno.

· Um campo térmico de 36 polegadas pode processar até 3.500 kg de material por campanha de forno.

Esses valores representam a produção total durante todo um ciclo operacional, em vez da capacidade de carga única do cadinho.

2.2 Fornos de crescimento de cristal SiC PVT

Dimensionar fornos de crescimento de cristal PVT de carboneto de silício (SiC) é consideravelmente mais desafiador do que ampliar sistemas CZ de silício convencionais.

Ao contrário do processo Czochralski, os cristais de SiC não crescem a partir de uma fase fundida. Em vez disso, o Transporte Físico de Vapor (PVT) depende da sublimação do pó da fonte de SiC em temperaturas extremamente altas. As espécies de vapor geradas são transportadas ao longo de um gradiente de temperatura axial e subsequentemente cristalizam em um cristal de semente de SiC relativamente mais frio.

Um estudo publicado pela Royal Society of Chemistry (RSC, 2026) sobre o crescimento de cristais de SiC PVT de 150 mm descreve o sistema térmico como consistindo em cinco componentes primários:

· Feltro de isolamento térmico

· Cadinho de grafite

· Cristal de semente de SiC

· Material fonte de SiC

· Aquecedor de resistência

Durante o crescimento do cristal, o pó fonte sublima sob alta temperatura, produzindo espécies em fase de vapor que migram para cima sob o gradiente de temperatura antes de se depositarem no cristal semente de temperatura mais baixa para formar um único cristal.

Conseqüentemente, aumentar o tamanho de um forno SiC PVT não é simplesmente uma questão de atingir temperaturas mais altas. Os principais desafios de engenharia incluem:

um. Manter um gradiente de temperatura axial suficientepara conduzir continuamente o processo de sublimação-transporte-cristalização.

b. Minimizando gradientes radiais de temperaturapara reduzir o estresse térmico, evitar rachaduras no cristal e suprimir a transformação do politipo.

c. Preservando a estabilidade do campo térmicodurante todo o processo de crescimento à medida que o pó de origem é gradualmente consumido.

d. Manter uma interface de crescimento de cristal controláveldurante a transição para a produção de wafer SiC de 8 polegadas e futura de 12 polegadas.

Comparado com o crescimento do cristal de silício, o campo térmico nos sistemas SiC PVT deve fornecer estabilidade de temperatura significativamente maior e controle térmico mais preciso, tornando o projeto do campo térmico uma das tecnologias mais críticas para a produção de cristais de SiC de grande diâmetro.

3. Acoplamento crítico entre projeto de equipamento e desempenho em campo térmico

A interação entre configuração do forno, projeto do campo térmico, qualidade do cristal e custo de fabricação pode ser resumida da seguinte forma:

Variável de Equipamento/Processo	Resposta ao Campo Térmico	Resposta de qualidade de cristal	Impacto nos custos
Tamanho maior do forno	Maior inércia térmica e caminhos de fluxo de gás mais longos	Mais difícil de manter a uniformidade da temperatura radial	Maior capacidade de produção, mas maiores custos de comissionamento
Campo térmico maior	Melhor isolamento térmico com perda de calor reduzida	Controle mais desafiador de impurezas de oxigênio e carbono	Menor custo de depreciação por wafer, mas maior custo do componente de campo térmico
Cadinho Maior	Maior volume de fusão e maior dissolução de oxigênio das paredes do cadinho	Maiores riscos de flutuação da concentração de oxigênio e variação de resistividade	Maior capacidade de carga e redução do custo de produção por quilograma
Posição mais profunda do escudo térmico	Resfriamento de cristal aprimorado e aumento do gradiente de temperatura axial (G)	Maior potencial de velocidade de extração, mas maior risco de instabilidade da interface	Produtividade melhorada, ao mesmo tempo que exige um controle mais rigoroso da quebra de cristais
Aumento da taxa de fluxo de argônio	Remoção de impurezas mais forte e transferência de calor convectiva aprimorada	Concentrações mais baixas de oxigênio e carbono, mas flutuações de temperatura potencialmente maiores	Maior consumo de argônio e maiores requisitos de bombeamento a vácuo
Pressão reduzida do forno	Evaporação aprimorada e remoção de espécies voláteis	Mecanismos modificados de deposição e retrodifusão	Requisitos mais elevados para desempenho do sistema de exaustão e confiabilidade de vedação
Maior velocidade de extração	Maior liberação de calor latente exigindo maior capacidade de resfriamento	Maior variação V/G e maior risco de deslocamento	Maior rendimento com redução potencial no rendimento da produção
Controle de aquecedor multizona	Melhor controlabilidade do campo de temperatura	Melhor otimização do formato da interface do cristal e do transporte de oxigênio	Aumento da complexidade do equipamento e custo de comissionamento
Campo Magnético / Tecnologia CCz	Convecção de fusão mais estável e alimentação contínua	Melhor controle de baixo oxigênio e uniformidade de resistividade	Maior investimento de capital, permitindo ao mesmo tempo a produção avançada de silício tipo N
Campo térmico SiC multizona	Otimização independente da força motriz axial e uniformidade da temperatura radial	Transição politipo reduzida, densidade de deslocamento e rachaduras de cristal	Maior rendimento de cristais com maior complexidade do sistema de controle

A evolução contínua dos equipamentos de crescimento de cristais demonstra que o campo térmico não é mais apenas uma montagem estrutural passiva. Em vez disso, tornou-se um sistema integrado de controle de processo que governa simultaneamente a transferência de calor, a dinâmica dos fluidos, o transporte de massa, a distribuição de impurezas e a qualidade do cristal.

À medida que os diâmetros dos wafers continuam a aumentar e os materiais semicondutores se tornam mais avançados, os futuros sistemas de campo térmico dependerão cada vez mais de simulação digital, otimização multifísica, controle inteligente de temperatura e design personalizado de componentes de carbono-grafite para alcançar maior produtividade, menores densidades de defeitos e maior eficiência de fabricação.

A Semicorex fornece um portfólio abrangente de produtos de alto desempenhografiteequartzocomponentes para sistemas avançados de campo térmico usados em aplicações de crescimento de cristais de silício e SiC. Nossos produtos são projetados para oferecer estabilidade térmica superior, vida útil prolongada e consistência de processo excepcional. Para soluções personalizadas ou informações técnicas adicionais, não hesite em entrar em contato com nossa equipe de engenharia.
