Breve introdução ao recozimento térmico rápido

O recozimento térmico rápido (abreviado como RTA ou RTP) é uma tecnologia de processamento térmico rápido na fabricação de semicondutores. Seu princípio central é aquecer rapidamente a superfície do wafer usando uma fonte de calor radiante de alta intensidade (como lâmpadas halógenas, lasers, lâmpadas flash, etc.), aquecendo o wafer até a alta temperatura alvo em um tempo extremamente curto (segundos ou milissegundos), seguido por um rápido processo de resfriamento.

Principais tipos de processos de recozimento

Impulsionado pela demanda por durações de recozimento cada vez mais curtas em nós de fabricação avançados, um portfólio completo de tecnologias de recozimento foi desenvolvido, com tempo de processamento reduzido sequencialmente de segundos para milissegundos e posteriormente para microssegundos.

1. Mergulhe no recozimento térmico rápido

Processo RTA tradicional com permanência de 1 a 30 segundos na temperatura máxima.

2. Recozimento térmico rápido de pico

Os wafers atingem a temperatura máxima (~1050°C) com um intervalo insignificante de menos de um segundo antes do resfriamento imediato; o processo principal para a formação de junções ultra-rasas.

3. Recozimento da lâmpada flash

O flash intenso em escala de milissegundos das lâmpadas de arco aquece instantaneamente apenas a superfície do wafer, enquanto mantém o substrato frio.

4. Recozimento de pico a laser

O feixe de laser de varredura fornece aquecimento localizado de microssegundos a milissegundos, limitado à camada superior de silício. Ele oferece o menor orçamento térmico, a maior eficiência de ativação de dopantes e as junções mais rasas possíveis.

---

Por que o recozimento térmico rápido é necessário após a implantação iônica?

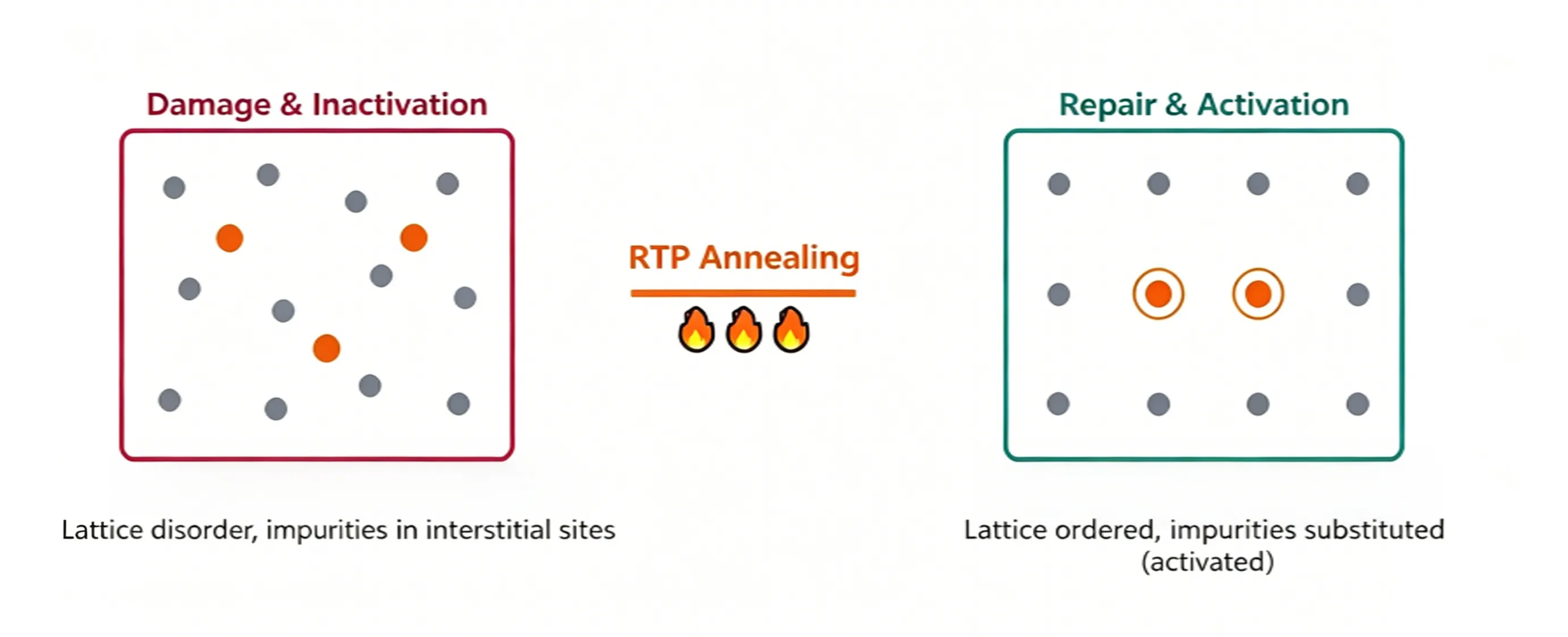

A implantação de íons é um processo de bombardeio agressivo que depende de íons de alta energia para atingir os wafers de silício e completar a dopagem, o que causará sérios danos ao wafer e resultará em dois defeitos críticos que só podem ser resolvidos através do processo de recozimento.

1. Os dopantes ocupam locais de rede impróprios

Para que os átomos dopantes (Boro, Fósforo, Arsênico) gerem portadores de carga livre (buracos ou elétrons), eles devem ocupar sítios de rede substitucionais, substituindo os átomos de silício nativos. Imediatamente após a implantação, entretanto, a maioria dos dopantes fica presa em posições intersticiais. Esses dopantes intersticiais são eletricamente inativos e não podem contribuir com nenhum transportador para a condução. O recozimento fornece energia térmica para fazer com que os dopantes intersticiais migrem para locais de substituição, alcançando assim uma verdadeira “ativação de dopantes” e transformando-os em doadores ou aceitadores funcionais. A taxa de ativação do dopante governa diretamente a resistência da camada dopada.

2. A estrutura da treliça está gravemente danificada

A implantação iônica de altas doses perturba a rede cristalina ordenada na superfície do wafer e pode até levar à amorfização: o silício monocristalino originalmente bem alinhado se transforma em uma camada desordenada de silício amorfo semelhante a vidro. O recozimento permite que esta camada de silício amorfo cresça novamente em um único cristal usando o silício subjacente intacto como modelo. Este processo é denominado recristalização epitaxial em fase sólida (SPER).

Por que o processo de recozimento deve ser “rápido”?

Se o tratamento a alta temperatura é obrigatório, por que não usar fornos convencionais para aquecimento prolongado em vez do processamento rápido de recozimento térmico? A razão é que as altas temperaturas não apenas ativam as impurezas, mas também fazem com que elas se difundam para dentro, tornando a junção mais profunda. Dispositivos semicondutores avançados requerem junções ultra-superficiais (USJ); quanto mais rasa a junção, melhor.

A distância de difusão do dopante é determinada pelo orçamento térmico, definido pela fórmula:

Comprimento de difusão ≈ √(D · t), D ∝ exp(−Eₐ/kT)

D = coeficiente de difusão do dopante (aumenta exponencialmente com a temperatura)

t = tempo de permanência em alta temperatura

Temperaturas mais altas e tempos de permanência térmica mais longos levam a junções mais profundas, criando uma compensação fundamental: é necessária alta temperatura suficiente para a ativação completa do dopante, mas é necessária uma duração mínima de aquecimento para suprimir o aprofundamento da junção.

A única solução viável é aumentar rapidamente até o pico de temperatura seguido de resfriamento imediato, limitando a exposição a altas temperaturas a uma janela ultracurta. Esta é a principal vantagem do recozimento térmico rápido em relação ao tratamento de aquecimento de forno convencional: o ciclo de temperatura em escala de segundo ou mesmo milissegundo minimiza o orçamento térmico geral.

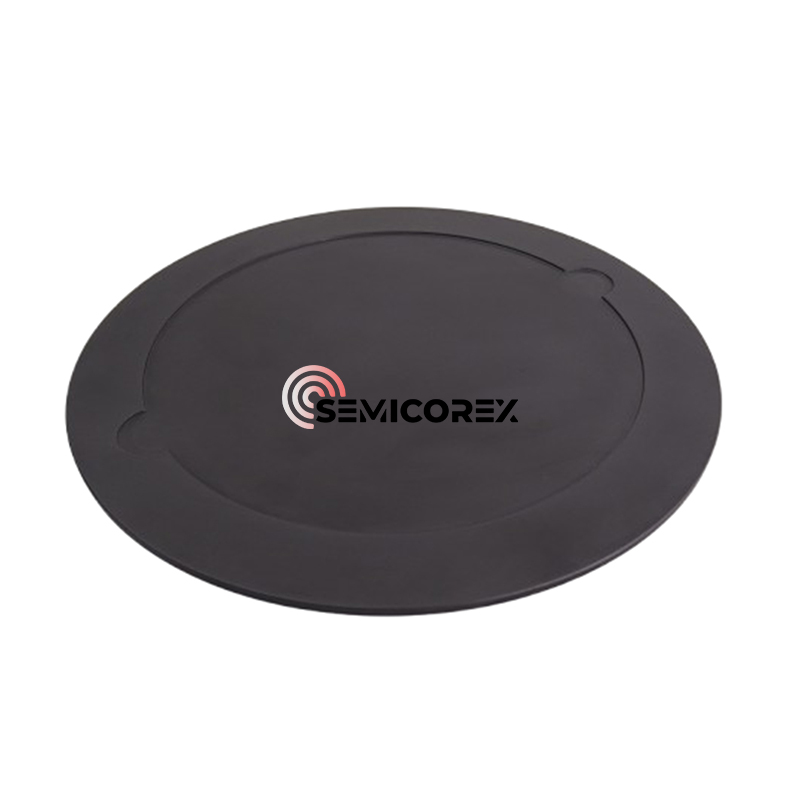

Semicorex oferece alta qualidadePortadores de wafer RTP/RTAcom base nas necessidades dos clientes. Se você tiver alguma dúvida ou precisar de detalhes adicionais, não hesite em entrar em contato conosco.
