Crescimento de cristais de AlN pelo método PVT

A terceira geração de materiais semicondutores de banda larga, incluindo nitreto de gálio (GaN), carboneto de silício (SiC) e nitreto de alumínio (AlN), exibem excelentes propriedades elétricas, térmicas e acústico-ópticas. Esses materiais atendem às limitações da primeira e segunda geração de materiais semicondutores, avançando significativamente a indústria de semicondutores.

Atualmente, as tecnologias de preparação e aplicação paraSiCe GaN estão relativamente bem estabelecidos. Em contraste, a pesquisa sobre AlN, diamante e óxido de zinco (ZnO) ainda está em seus estágios iniciais. AlN é um semicondutor de bandgap direto com uma energia de bandgap de 6,2 eV. Possui alta condutividade térmica, resistividade, força de campo de ruptura e excelente estabilidade química e térmica. Consequentemente, o AlN não é apenas um material importante para aplicações de luz azul e ultravioleta, mas também serve como embalagem essencial, isolamento dielétrico e material de isolamento para dispositivos eletrônicos e circuitos integrados. É particularmente adequado para dispositivos de alta temperatura e alta potência.

Além disso, AlN e GaN apresentam boa correspondência térmica e compatibilidade química. AlN é frequentemente usado como substrato epitaxial de GaN, o que pode reduzir significativamente a densidade de defeitos em dispositivos GaN e melhorar seu desempenho. Devido ao seu potencial de aplicação promissor, pesquisadores em todo o mundo estão prestando atenção considerável à preparação de cristais de AlN de grande tamanho e alta qualidade.

Atualmente, os métodos de preparaçãoCristais de AlNincluem o método de solução, nitretação direta de metal de alumínio, epitaxia em fase de vapor de hidreto (HVPE) e transporte físico de vapor (PVT). Entre estes, o método PVT tornou-se a principal tecnologia para o cultivo de cristais de AlN devido à sua alta taxa de crescimento (até 500-1000 μm/h) e qualidade de cristal superior, com densidade de discordância inferior a 10^3 cm^-2.

Princípio e processo de crescimento de cristais de AlN pelo método PVT

O crescimento de cristais de AlN pelo método PVT é completado através das etapas de sublimação, transporte em fase gasosa e recristalização do pó bruto de AlN. A temperatura ambiente de crescimento chega a 2300 ℃. O princípio básico do crescimento de cristais de AlN pelo método PVT é relativamente simples, conforme mostrado na seguinte fórmula: 2AlN (s) =⥫⥬ 2Al (g) + N2 (g) (1)

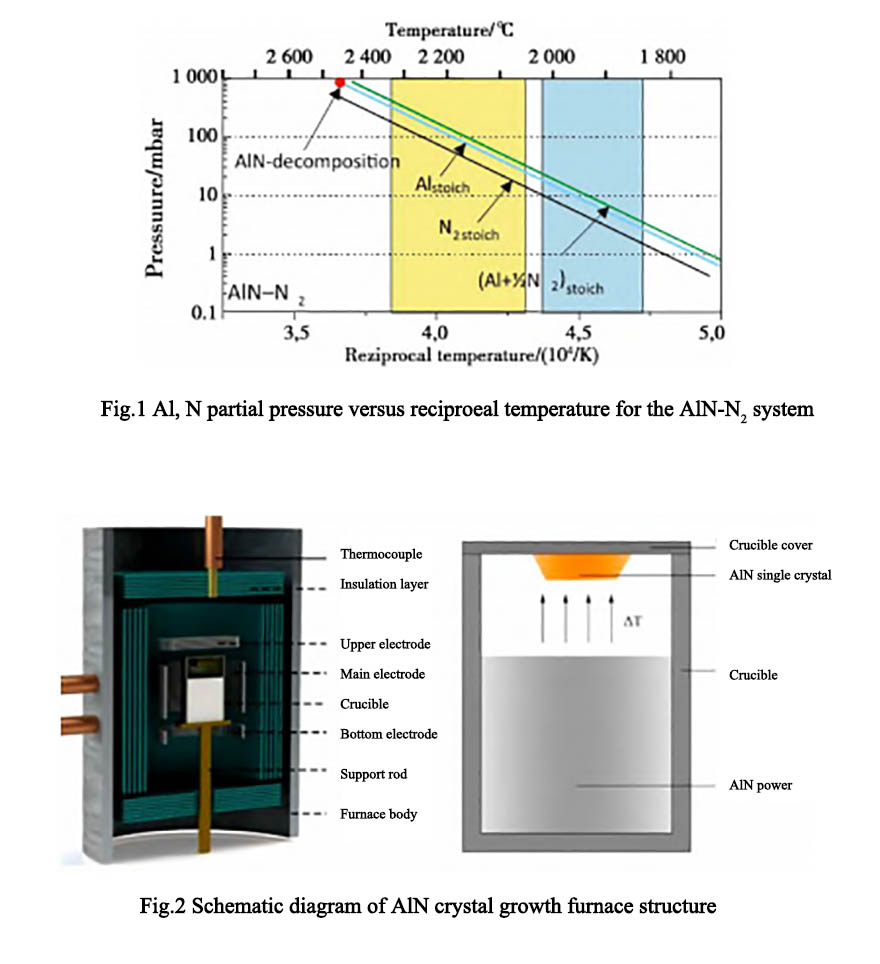

As principais etapas do seu processo de crescimento são as seguintes: (1) sublimação do pó bruto de AlN; (2) transmissão de componentes de matéria-prima em fase gasosa; (3) adsorção de componentes da fase gasosa na superfície de crescimento; (4) difusão superficial e nucleação; (5) processo de dessorção [10]. Sob pressão atmosférica padrão, os cristais de AlN começam a se decompor lentamente em vapor de Al e nitrogênio por volta de 1700 °C. Quando a temperatura atinge 2.200 °C, a reação de decomposição do AlN se intensifica rapidamente. A Figura 1 é uma curva que mostra a relação entre a pressão parcial dos produtos da fase gasosa AlN e a temperatura ambiente. A área amarela na figura é a temperatura do processo dos cristais de AlN preparados pelo método PVT. A Figura 2 é um diagrama esquemático da estrutura do forno de crescimento de cristais de AlN preparados pelo método PVT.

Ofertas Semicorexsoluções de cadinho de alta qualidadepara crescimento de cristal único. Se você tiver alguma dúvida ou precisar de detalhes adicionais, não hesite em entrar em contato conosco.

Telefone de contato # +86-13567891907

E-mail: sales@semicorex.com
