Por que o anel de foco é indispensável para equipamentos de gravação？

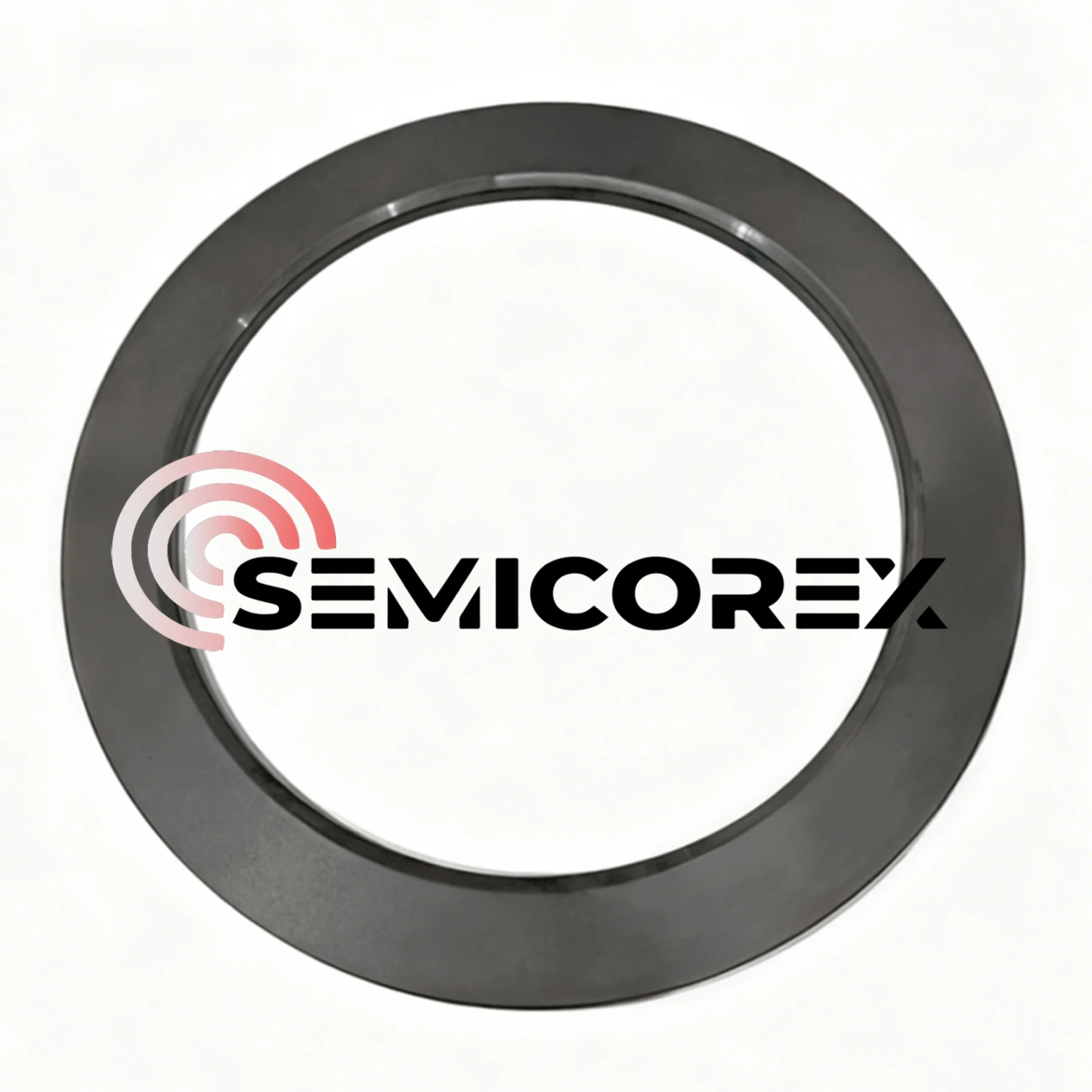

O anel de foco, também conhecido como anel de compensação ou anel de confinamento, é um componente indispensável do equipamento de gravação, especialmente do equipamento de gravação a seco de plasma. Os processos de gravação de precisão em nanoescala na fabricação moderna de semicondutores não seriam possíveis sem ele. O uso do anel de foco garante uniformidade de gravação, garante a taxa de gravação da superfície do wafer, protege o hardware central do equipamento de gravação e, em última análise, melhora o rendimento do dispositivo semicondutor e reduz os custos de produção.

Funções principais do anel de foco

1. Otimiza o campo elétrico de borda e a distribuição de plasma

Sem umanel de foco, as linhas do campo elétrico na borda do wafer tornam-se severamente curvadas e divergentes, resultando no efeito de borda. Isto causa discrepâncias significativas na densidade do plasma e na energia do bombardeio de íons entre a borda do wafer e a região central. O anel de foco é disposto ao redor do wafer para elevar efetivamente os limites físicos e elétricos do wafer e remodelar a distribuição do plasma na borda. Ele suaviza o perfil do campo elétrico na borda do wafer, como transformar um “penhasco íngreme” em uma “declive suave”. Essa melhoria cria um revestimento de plasma mais uniforme na borda do wafer, guiando os íons para bombardear toda a superfície do wafer em um ângulo mais vertical e consistente, incluindo as matrizes mais externas.

2. Protege o mandril eletrostático (ESC) e serve como componente da câmara de processo

Os ambientes de plasma são altamente corrosivos. Sem a proteção do anel de foco, o plasma de alta energia bombardearia e gravaria diretamente o mandril eletrostático (ESC) que segura o wafer. Como os ESCs são normalmente feitos de materiais caros, como cerâmica de alumina, seu custo de reposição é extremamente alto. O anel de foco, como consumível substituível, atua como um componente sacrificial para proteger peças mais críticas do equipamento e reduzir custos relacionados. Os anéis de foco são comumente feitos de silício, quartzo, carboneto de silício e outros materiais compatíveis com o processo. As partículas geradas a partir da sua erosão têm um impacto muito menor no processo do que os contaminantes metálicos (por exemplo, alumínio, sódio) libertados pelos materiais ESC erodidos. Isto reduz efetivamente o risco de contaminação da câmara e do wafer por partículas ou subprodutos de reação, minimizando assim os defeitos do produto.

3. Compensa variações de espessura do wafer

A superfície superior do anel de foco é normalmente projetada para ficar nivelada com a superfície superior do wafer. Isso garante um espaçamento consistente do eletrodo superior à superfície do wafer e à superfície do anel de foco, ajudando a formar um campo elétrico uniforme em toda a área e evitando a distorção do campo elétrico causada por diferenças de altura.

O anel de foco é gradativamente mais fino pelo plasma durante o processamento. Um anel de foco afinado causa desvio do processo: à medida que a altura do anel de foco diminui devido à erosão, sua capacidade de confinar o campo elétrico da borda enfraquece e o desempenho do processo na borda do wafer (por exemplo, taxa de gravação, perfil) muda gradualmente. Por esse motivo, o anel de foco deve ser substituído periodicamente com base no rendimento do processo (por exemplo, horas de RF acumuladas).

Diferentes processos de gravação (gravação em silício, corrosão em óxido, corrosão em metal) podem usar anéis de foco feitos de diferentes materiais (por exemplo, silício monocristalino, quartzo,carboneto de silício, cerâmica) para corresponder às taxas de ataque e minimizar a contaminação. Em algumas ferramentas avançadas, o software de controle avançado de processo (APC) rastreia a duração do uso do anel de foco e pode compensar os efeitos da erosão ajustando os parâmetros do processo (por exemplo, potência, pressão), prolongando a vida útil e mantendo a estabilidade do processo.
