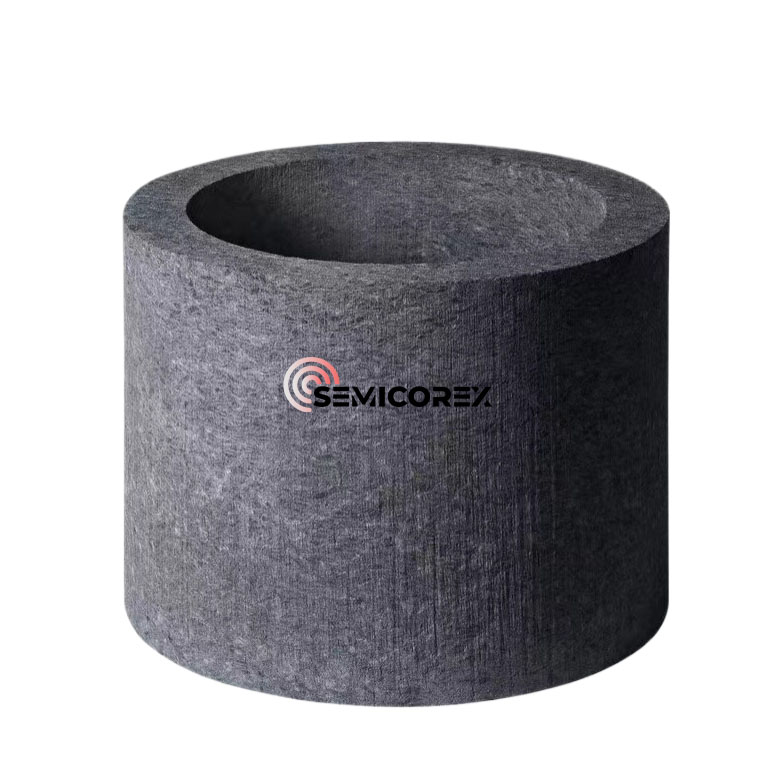

Material de isolamento térmico de fibra de carbono

A combinação de feltro macio e feltro rígido/rigidizado envolve essencialmente o equilíbrio de três coisas: condução de calor (fase sólida/gasosa), transferência de calor radiativo e estrutura e montagem. Concentrar-se em apenas um indicador (como a condutividade térmica mais baixa em alta temperatura) geralmente levará a problemas em áreas como resistência, estabilidade dimensional, vazamento de calor nas costuras e derramamento/contaminação de fibras.

1. Posicionamento Funcional de Dois Tipos deSentido

Sentidoro macioé mais como um "corpo de resistência térmica + camada de adaptação".

Vantagens: Flexível, compressível, capaz de se adaptar a superfícies irregulares, forte capacidade de preenchimento de costuras e alta tolerância de montagem. Riscos: Estabilidade dimensional moderada, resistência à erosão/desgaste e resistência à perfuração; a condutividade térmica muda significativamente após a compressão (a compactação aumenta o contato da fase sólida, levando a um aumento na condutividade térmica equivalente).

Sentido duroé mais como uma "proteção de superfície estrutural/térmica + camada de retenção de forma".

Uma abordagem comum é impregnar o feltro macio com resina e depois carbonizá-lo para criar um “feltro laminado/endurecido”, que é usinável e tem maior resistência. Algumas empresas de feltro de carbono afirmam explicitamente que seus produtos são “feitos de feltro macio impregnado com resina” e fornecem parâmetros típicos, como condutividade térmica e densidade em alta temperatura. Riscos: O endurecimento/densificação muitas vezes aumenta a condutividade térmica da fase sólida; simultaneamente, a camada dura é mais "frágil", tornando-a mais propensa a rachar perto de costuras ou pontos de fixação sob tensão de ciclo térmico/montagem (requer análise de detalhes estruturais).

2. O núcleo do projeto composto: Priorizando a "radiação" no arranjo de densidade (especialmente na extremidade de alta temperatura).

A estrutura de igualar a radiação a (k_rad) e explicar o papel da microestrutura usando coeficiente de extinção/espessura óptica é muito adequada para orientar camadas de feltro macio/duro: o termo de radiação na extremidade de alta temperatura aumenta com (T3), enquanto (k_rad) é aproximadamente proporcional a (1/βR) na aproximação de difusão de Rosseland; quanto maior a espessura óptica (τ = βL), mais "opaco" é o material e mais difícil é a penetração da radiação.

Conclusão (mais útil para estratificação): Para suprimir a radiação, priorize a colocação de camadas com maior extinção/maior espessura óptica próximas à superfície quente; para suprimir a condutividade térmica de fase sólida, priorize o controle da espessura do volume. Este é o ponto de partida físico do "gradiente de densidade/estrutura hierárquica".

3. Três combinações estruturais mais comumente usadas e menos propensas a problemas

A: Feltro duro fino na superfície quente + feltro macio espesso nas costas ("Pele de superfície quente + corpo isolante")

Quando usar: Quando a superfície quente está sujeita a abrasão/erosão/fricção de remoção, ou quando você precisa que a superfície quente seja usinada (ranhura, posicionamento, estruturas de orientação de ar/fluxo).

Cuidado com o derramamento de fibras, elevação do fluxo de ar ou deformação causada por choque térmico localizado na superfície quente do feltro macio.

Por que é eficaz: O feltro fino e duro, próximo à superfície quente, pode “absorver” uma parte da radiação (aumentando a espessura óptica da extremidade quente), ao mesmo tempo que fornece suporte resistente ao desgaste; a espessura principal ainda é suportada pelo feltro macio, evitando tornar a estrutura geral muito densa, o que aumentaria a condutividade térmica da fase sólida.

Pontos-chave: Não exagere na espessura do feltro duro: quanto mais espessa a camada dura, maior o risco de condutividade térmica/ponte térmica em fase sólida; o valor da camada dura reside mais em "proteção contra radiação hot-end + pele mecânica".

Opção B: Feltro macio de superfície quente (com folha/papel de grafite opcional) + placa externa de feltro duro ("superfície quente limpa + exoesqueleto estrutural")

Quando usar: Forno típico de alta temperatura/forno a vácuo/revestimento de forno de sinterização: A superfície quente prioriza limpeza e uniformidade de temperatura, enquanto a superfície externa prioriza fixação e retenção de forma.

A camada de isolamento precisa ser transformada em um painel ou cilindro "modular/substituível".

Evidência de prática da indústria: Este tipo de solução de revestimento de forno utiliza placas de feltro macias/duras para criar isolamento retangular ou poligonal da cavidade do forno. As informações publicamente disponíveis mencionam explicitamente a adição de folha de grafite entre as camadas para melhorar o desempenho e a vedação da conexão, e enfatizam a obtenção de conexões duráveis ​​e herméticas através de sistemas de conexão/fixação.

Por que esse arranjo funciona: O feltro macio adere mais facilmente à superfície quente, reduzindo as lacunas (as lacunas podem facilmente se tornar “canais de radiação” em altas temperaturas); folha de grafite/camada superficial também fornece funções de "reflexão/isolamento/prevenção de fibra"; o feltro rígido externo suporta a estrutura e a instalação (pregos, clipes, sobreposições), reduzindo o risco de o feltro macio ser esmagado ou deslocado.

Opção C: Multicamadas de densidade hierárquica (dura → semidura → mole), com “blindagem contra radiação” na extremidade quente e “baixa condutividade térmica em fase sólida” na extremidade fria.

Quando usar: Altas temperaturas (alta relação de radiação), sensíveis ao peso/espessura; altos requisitos de ciclo térmico e vida útil, visando reduzir a concentração de tensões e o risco de trincas em interfaces únicas.

Por que é mais estável: Isso torna a "alta extinção na extremidade quente" da Opção A mais suave: várias camadas na extremidade quente fornecem maior (beta) (maior espessura óptica), enquanto a espessura principal na extremidade fria mantém baixa condutividade térmica de fase sólida; ele também dispersa o gradiente de compressão da montagem e contração térmica, reduzindo "etapas de tensão" em interfaces individuais rígidas/flexíveis.
