Quais são as diferenças entre epitaxia e DCV

No processo de deposição de filme fino na fabricação de chips, duas tecnologias são frequentemente mencionadas juntas, mas são fundamentalmente diferentes – epitaxia e deposição de vapor químico. São como primos, ambos pertencentes à família do “crescimento de vapor”, mas com características e pontos fortes distintos. Às vezes, eles estão claramente separados; outras vezes, podem transformar-se e coexistir sob condições específicas.

I. Diferença Fundamental: Um é Copiar, o outro é Graffiti

A Deposição Química de Vapor (CVD) é o método de deposição de filmes finos mais comum. Seu princípio é simples: um gás contendo o elemento alvo é introduzido em uma câmara de reação, onde ocorre uma reação química na superfície aquecida do wafer, gerando um filme fino e sólido. Os filmes gerados por CVD podem ser policristalinos, amorfos ou monocristalinos, dependendo das condições do processo. É como pintar uma parede – independentemente da estrutura cristalina da parede, a tinta simplesmente se solidifica em um filme. Dióxido de silício depositado em CVD, nitreto de silício, silício policristalino, etc., não possuem requisitos rígidos de correspondência de rede com o substrato.

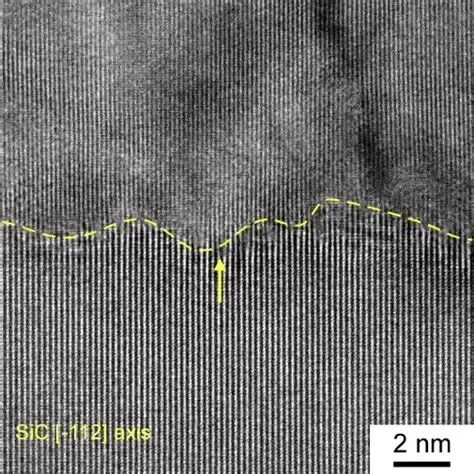

O epitáfio, por outro lado, é um “ramo nobre” da família das DCV. Seus requisitos são muito mais rigorosos: o filme depositado deve ter a mesma estrutura cristalina e orientação que o substrato, com átomos “crescendo” camada por camada para replicar perfeitamente o arranjo de rede do substrato. Epitaxia é como usar o mesmo modelo para copiar tijolos – a parede recém-construída deve alinhar perfeitamente as juntas de tijolos da parede antiga. As camadas epitaxiais são tipicamente silício monocristalino, silício de germânio, carboneto de silício, etc., usados ​​para construir estruturas-chave, como a região ativa e heterojunções de transistores.

Simplificando, toda epitaxia é DCV, mas nem toda DCV é epitaxia. Epitaxia é um modo de “replicação de cristal único” de DCV alcançado sob condições específicas.

II. Diferenças nas condições do processo

O CVD possui uma janela de processo muito ampla. As temperaturas podem variar desde a temperatura ambiente até milhares de graus Celsius, as pressões desde a pressão atmosférica até alguns Pascal, e os tipos de gases são extremamente diversos. Qualquer processo que permita que um gás reaja e forme uma película fina sólida pode ser chamado de CVD. O CVD aprimorado por plasma pode depositar nitreto de silício a 300-400°C, CVD de baixa pressão a 600-700°C e CVD à pressão atmosférica em temperaturas acima de 900°C, depositando dióxido de silício. O CVD quase não tem requisitos para o substrato – silício, vidro, metais e até mesmo plásticos (sob condições de baixa temperatura) podem ser depositados.

O epitáfio, por outro lado, tem uma janela de processo muito mais estreita. Para crescer uma camada de cristal único perfeita, três condições rigorosas devem ser atendidas.

Primeiro, o substrato deve ser monocristalino. A camada epitaxial é uma continuação da estrutura cristalina do substrato; se o próprio substrato for policristalino ou amorfo, uma camada epitaxial de cristal único não pode ser cultivada.

Em segundo lugar, a temperatura deve ser suficientemente elevada. Para epitaxia de silício, a temperatura é tipicamente 1000-1200°C; para epitaxia de carboneto de silício, a temperatura pode atingir até 1500-1600°C. A alta temperatura proporciona mobilidade superficial suficiente para os átomos adsorvidos, permitindo-lhes encontrar suas posições corretas na rede cristalina.

Terceiro, a taxa de crescimento deve ser lenta. Uma taxa muito rápida faria com que os átomos não tivessem tempo suficiente para se “alinharem”, resultando em estruturas ou defeitos policristalinos. As taxas de crescimento típicas para epitaxia de silício são de 0,1-1 micrômetros por minuto, enquanto a deposição de silício policristalino por CVD pode facilmente atingir 10 micrômetros por minuto.

Além disso, a epitaxia requer uma limpeza extremamente elevada da câmara; qualquer átomo de impureza pode se tornar um centro de defeito, comprometendo a integridade do único cristal.

III. Interconversão

Sob certas condições, a epitaxia e a DCV podem ser interconvertidas.

Do CVD à Epitaxia: Se o substrato for silício monocristalino, e a temperatura de deposição for alta o suficiente e a taxa de crescimento for lenta o suficiente, o processo CVD, que normalmente produziria silício policristalino, pode ser transformado em epitaxia monocristalina. Por exemplo, a deposição com silano abaixo de 900°C produz silício policristalino; aumentar a temperatura para 1050°C enquanto reduz a pressão parcial do silano permite o crescimento de uma camada epitaxial monocristalina sobre um substrato de silício monocristalino. Este é o princípio fundamental do crescimento epitaxial – ao aumentar a taxa de difusão superficial, os átomos têm a oportunidade de “encontrar” posições na rede.

Da epitaxia à DCV: Se a temperatura não for alta o suficiente ou a taxa de crescimento for muito rápida, o processo epitaxial irá "degenerar" em deposição policristalina ou amorfa. Por exemplo, a tentativa de cultivar silício epitaxialmente a baixas temperaturas pode resultar em silício amorfo; a epitaxia em altas taxas pode introduzir componentes policristalinos. Na indústria, essa "degradação" às vezes é usada deliberadamente para o crescimento de filmes finos de silício policristalino. Por exemplo, no enchimento de valas, uma camada de silício amorfo é primeiro depositada a baixa temperatura como tampão e depois recozida a alta temperatura para cristalizá-la.

4. Coexistência e Simbiose

Em processos de fabricação avançados, a epitaxia e o CVD muitas vezes coexistem no mesmo equipamento e até cooperam na mesma etapa do processo.

A epitaxia seletiva é um exemplo típico. Nos processos de elevação fonte-dreno, o silício epitaxial precisa ser cultivado seletivamente em regiões expostas de silício monocristalino, enquanto nada cresce em regiões de isolamento de dióxido de silício ou nitreto de silício. Este processo é na verdade uma “competição” entre epitaxia e CVD – na superfície do silício monocristalino, os átomos podem migrar rapidamente e encontrar posições na rede para formar uma camada epitaxial; em superfícies isolantes, a nucleação atômica é lenta e o material policristalino ou amorfo depositado final pode ser gravado seletivamente.

Deposição contínua de epitaxia e policristalino: Na fabricação 3D NAND, às vezes é necessário primeiro cultivar silício monocristalino epitaxialmente como uma camada de semente e depois mudar para o modo CVD para depositar silício policristalino para preencher trincheiras. O mesmo equipamento epitaxial pode alternar livremente entre os modos monocristalino e policristalino, ajustando a temperatura e a proporção do gás.

Epitaxia + Deposição em Tecnologia de Silício Tenso: O silício de germânio é cultivado epitaxialmente nas regiões de origem e dreno do PMOS, e uma almofada de tensão de nitreto de silício é simultaneamente depositada por CVD nele. Os dois trabalham juntos para introduzir tensão de compressão no canal e melhorar a mobilidade do furo.

V. Conclusão

A epitaxia e o CVD representam duas abordagens distintas: uma, a busca pela "replicação perfeita em nível atômico" e a outra, o pragmatismo da "formação eficiente de filmes". Eles compartilham os princípios fundamentais das reações químicas em fase gasosa, mas divergem significativamente em termos de qualidade do cristal, janela de temperatura e taxa de crescimento. Ajustando a temperatura e a taxa, elas podem ser interconvertidas; através de um design de processo engenhoso, eles podem coexistir em um único dispositivo e trabalhar no mesmo processo. É esta colaboração harmoniosa entre estes dois primos que permite que os chips possuam canais monocristalinos perfeitos e portas policristalinas densas e camadas dielétricas isolantes, suportando o magnífico edifício de bilhões de transistores trabalhando juntos.
