Quais são os defeitos das partículas?

Defeitos de partículas referem-se às pequenas inclusões de partículas dentro ou nas pastilhas semicondutoras. Eles podem danificar a integridade estrutural dos dispositivos semicondutores e causar falhas elétricas, como curtos-circuitos e circuitos abertos. Como esses problemas causados ​​por defeitos de partículas podem afetar seriamente a confiabilidade a longo prazo dos dispositivos semicondutores, os defeitos de partículas devem ser rigorosamente controlados na fabricação de semicondutores.

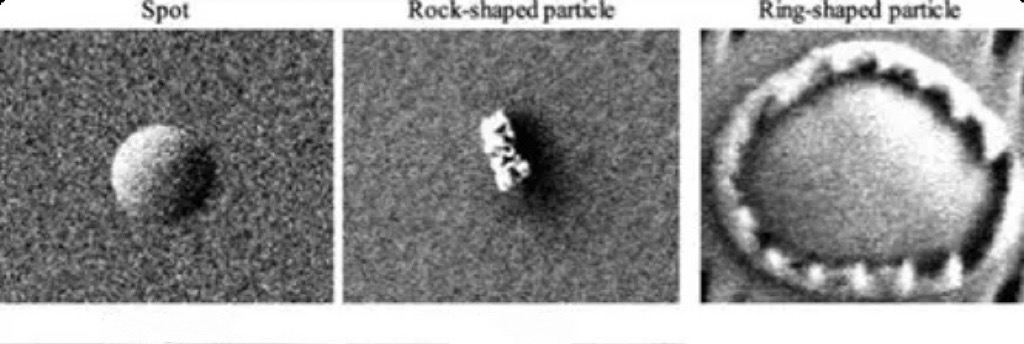

De acordo com suas posições e características, os defeitos das partículas podem ser divididos em duas categorias principais: partículas superficiais e partículas no filme. Partículas de superfície referem-se às partículas que caem nobolachasuperfície no ambiente do processo, geralmente apresentando-se como aglomerados com cantos agudos. Partículas no filme referem-se àquelas que caem no wafer durante o processo de formação do filme e são cobertas por filmes subsequentes, com defeitos incorporados na camada do filme.

Como são gerados os defeitos das partículas?

A geração de defeitos nas partículas é causada por múltiplos fatores. Durante o processo de fabricação de wafers, o estresse térmico causado por mudanças de temperatura e o estresse mecânico resultante do manuseio, processamento e tratamento térmico de wafers podem levar a rachaduras superficiais ou derramamento de material sobre eles.bolachas, que é uma das principais razões para defeitos de partículas. A corrosão química causada por reagentes de reação e gases de reação é outra causa principal de defeitos nas partículas. Durante o processo de corrosão, produtos indesejados ou impurezas são produzidos e aderem à superfície do wafer para formar defeitos nas partículas. Além dos dois principais fatores citados acima, impurezas nas matérias-primas, contaminação interna dos equipamentos, poeira ambiental e erros operacionais também são motivos comuns de defeitos de partículas.

Como detectar e controlar defeitos de partículas？

A detecção de defeitos de partículas depende principalmente da tecnologia de microscopia de alta precisão. A microscopia eletrônica de varredura (MEV) tornou-se uma ferramenta central para detecção de defeitos devido à sua alta resolução e capacidade de imagem, capaz de revelar a morfologia, tamanho e distribuição de partículas minúsculas. A microscopia de força atômica (AFM) mapeia a topografia tridimensional da superfície detectando forças interatômicas e tem precisão extremamente alta na detecção de defeitos em nanoescala. Microscópios ópticos são usados ​​para triagem rápida de defeitos maiores.

Para controlar os defeitos das partículas, várias medidas precisam ser tomadas.

1. Controle com precisão os parâmetros, como taxa de gravação, espessura de deposição, temperatura e pressão.

2. Use matérias-primas de alta pureza para fabricação de wafer semicondutor.

3.Adote equipamentos de alta precisão e alta estabilidade e realize manutenção e limpeza regulares.

4.Aprimorar as habilidades dos operadores por meio de treinamento especializado, padronizar práticas operacionais e fortalecer o monitoramento e o gerenciamento de processos.

É necessário analisar de forma abrangente as causas dos defeitos das partículas, identificar os pontos de contaminação e tomar soluções direcionadas para reduzir efetivamente a incidência de defeitos nas partículas.
